Wstęp

Wielowarstwowa siatka filtracyjna ze spiekanej stali nierdzewnej jest uznawana za jeden z najbardziej wyrafinowanych i-wydajnych materiałów filtracyjnych stosowanych w nowoczesnych systemach przemysłowych. Jego wyjątkowa wydajność-wysoka wytrzymałość mechaniczna, precyzyjna i stabilna dokładność filtracji, odporność na korozję, tolerancja termiczna i długa żywotność-bezpośrednio wynikają z zaawansowanych technik produkcyjnych i rygorystycznych procedur kontroli jakości.

Za gotowym produktem kryje się zaawansowany proces inżynieryjny obejmujący wybór surowców,-wielowarstwowe rozmieszczenie siatki,-precyzyjne układanie w stosy, spiekanie próżniowe, kalibrację walcowania, cięcie, spawanie i kontrolę. Każdy etap wymaga starannej kontroli, ponieważ nawet niewielkie odchylenia w strukturze porów, jakości wiązania lub składzie materiału mogą prowadzić do niepowodzeń w zastosowaniach krytycznych, takich jak reaktory petrochemiczne, linie hydrauliczne w lotnictwie i kosmonautyce, suszarki farmaceutyczne i-filtracja gazów pod wysokim ciśnieniem.

W tym podrzędnym-artykule omówionokompletny przebieg procesu produkcyjnego, zasady projektowania, kluczowe parametry techniczne, standardy inspekcji, Istrategie kontroli jakościpotrzebne do wyprodukowania stabilnej, niezawodnej i-wydajnej, wielowarstwowej-siatki filtracyjnej ze spiekanej stali nierdzewnej.

CZYTAJ WIĘCEJ:Co to jest wielowarstwowa-siatka filtracyjna ze spiekanej stali nierdzewnej?

1. Surowce i zasady projektowania wielo-warstwowej siatki spiekanej

1.1 Stal nierdzewnaGatunki stosowane do siatki spiekanej

Wydajność siatki spiekanej zależy w dużej mierze od użytego gatunku stali nierdzewnej. Większość dostawców oferuje wiele typów stopów, aby spełnić-specyficzne wymagania przemysłowe.

Typowe gatunki stali nierdzewnej:

Najczęściej stosowanym gatunkiem jest 316L, ponieważ zapewnia najlepszą równowagę pomiędzy odpornością na korozję, spawalnością, czystością filtra i kosztem.

1.2 Funkcjonalna rola każdej warstwy w siatce wielowarstwowej-

Wielowarstwowa-siatka spiekana została celowo zaprojektowana w taki sposóbkażda warstwa pełni określoną funkcję inżynierską.

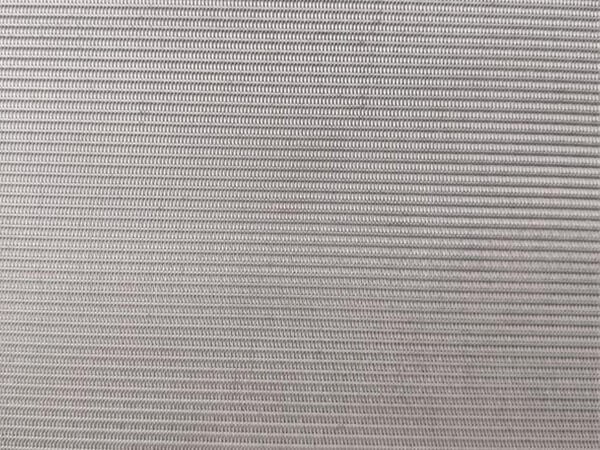

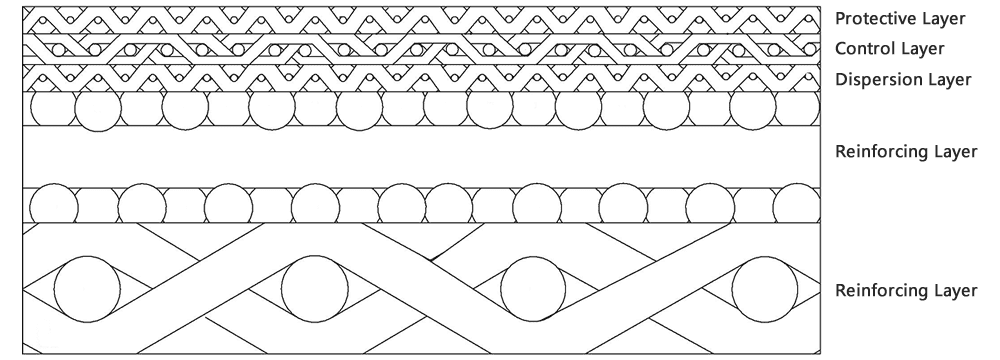

Typowa konfiguracja 5-warstwowa:

Każda warstwa jest wybierana na podstawie:

Wymagania dotyczące dokładności filtracji

Wymagania wytrzymałościowe

Docelowe natężenie przepływu

Oczekiwany ładunek zanieczyszczeń

Metoda czyszczenia (płukanie wsteczne, chemiczne, ultradźwiękowe)

Różne kombinacje dają elementy zoptymalizowane pod kątem precyzyjnej filtracji, dyfuzji gazu, zatrzymywania katalizatora lub wyrównywania przepływu.

1.3 Niestandardowe konfiguracje warstw

Chociaż najpowszechniejszą strukturą jest siatka 5-warstwowa, specjalistyczne zastosowania wymagają niestandardowych konfiguracji:

Przykłady:

1.Siatka 3-warstwowa– Lekki, odpowiedni do ogólnej filtracji

2.Siatki 6–7 warstwowe– Do filtracji wysokociśnieniowej lub dokładnej (<2 μm)

3.Kompozyt włókno metalowe + siatka– Do niezwykle-precyzyjnego zatrzymywania cząstek

4.Perforowany metal + wielowarstwowa siatka-– Dla zwiększenia wytrzymałości mechanicznej

5.Podwójne warstwy filtracyjne– Do wielostopniowej-oddzielności zanieczyszczeń

Każda niestandardowa konfiguracja wymaga starannej inżynierii, aby zrównoważyć przepuszczalność, wytrzymałość, odporność termiczną i precyzyjną dokładność filtracji.

2. Proces produkcji wielowarstwowej-siatki ze spiekanej stali nierdzewnej

Produkcja siatki spiekanej to wielo-etapowy,-precyzyjnie kontrolowany proces. Poniżej znajduje się pełne zestawienie wszystkich głównych etapów produkcji.

2.1 Krok 1 - Wybór i kontrola surowej siatki

Przed montażem surowa dzianinowa lub tkana siatka metalowa jest sprawdzana pod kątem:

Tolerancja średnicy drutu

Konsystencja splotu

Wady powierzchni

Czystość i usuwanie oleju

Zgodność z certyfikatem materiałowym

Nie można zastosować wadliwej siatki, ponieważ zanieczyszczenia lub odkształcenia drutu wpływają na wyniki spiekania.

2.2 Krok 2 - Precyzyjne układanie warstw

Różne warstwy siatki są układane razem w dokładnej kolejności na płaskim stole montażowym.

Wymagania inżynieryjne:

Warstwy muszą być idealnie wyrównane

Żadnych fałd, fal i zmarszczek

Zero zanieczyszczeń pomiędzy warstwami

Dokładne nałożenie w każdym miejscu

Nawet małe niewspółosiowości mogą zmniejszyć jednorodność porów lub siłę wiązania.

2.3 Krok 3 - Spiekanie próżniowe (proces podstawowy)

Spiekanie odbywa się w wysokiej-temperaturzepiec próżniowyLubpiec z atmosferą ochronną.

Typowe warunki:

Temperatura:1100–1380 stopni, w zależności od stopu

Próżnia:10⁻³–10⁻⁵ Pa

Szybkość nagrzewania: kontrolowana, aby zapobiec szokowi termicznemu

Czas trzymania:60–180 minut

Kontrolowany cykl chłodzenia

Co się dzieje podczas spiekania?

Dyfuzja atomowawystępuje w punktach styku pomiędzy przewodami

Powierzchnie metalowe stapiają się, tworząc wiązania metalurgiczne

Warstwy stają się jednolitą, solidną metalową płytą

Pory stabilizują swój rozmiar i kształt

Wytrzymałość mechaniczna wzrasta dramatycznie

Proces spiekania odpowiada za:

Trwała stabilność porów

Wysoka wytrzymałość na ściskanie

Możliwość płukania wstecznego

Długa żywotność produktu

2.4 Krok 4 - Walcowanie i kalibracja grubości

Po spiekaniu siatka może wykazywać niewielkie nieregularności grubości.

Walcarka prasuje materiał do:

Osiągnij jednolitą grubość

Popraw płaskość

Zwiększ konsystencję porów

Zoptymalizuj dystrybucję przepływu

Walcowanie musi być dokładnie kontrolowane: zbyt duży nacisk może zniekształcać pory.

2.5 Krok 5 - Cięcie i kształtowanie

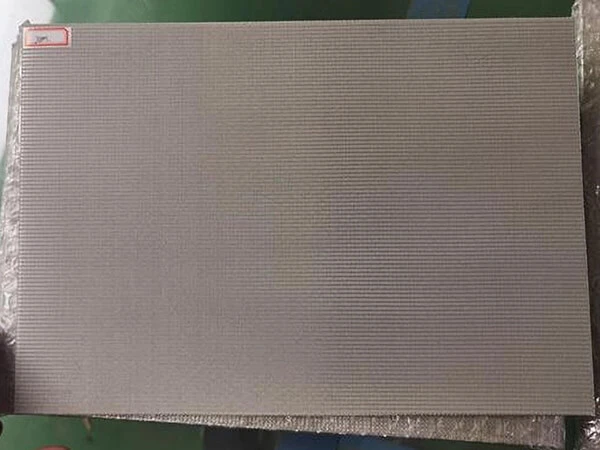

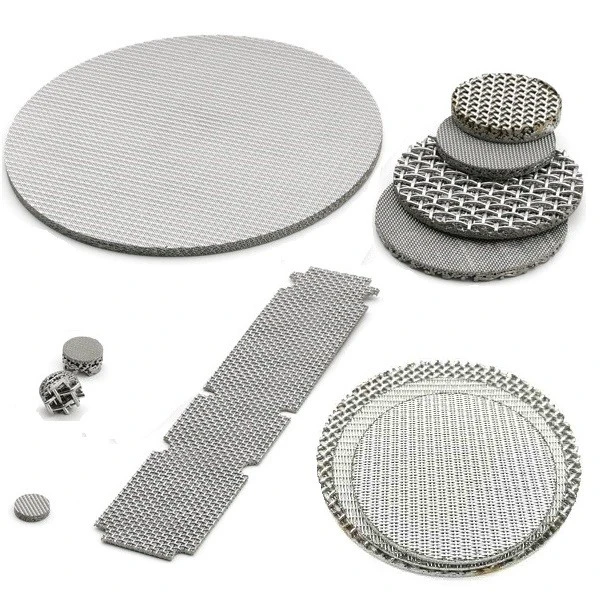

W zależności od końcowego zastosowania, siatka spiekana może być wytwarzana w postaci:

Arkusze

Dyski

Cylindry

Szyszki

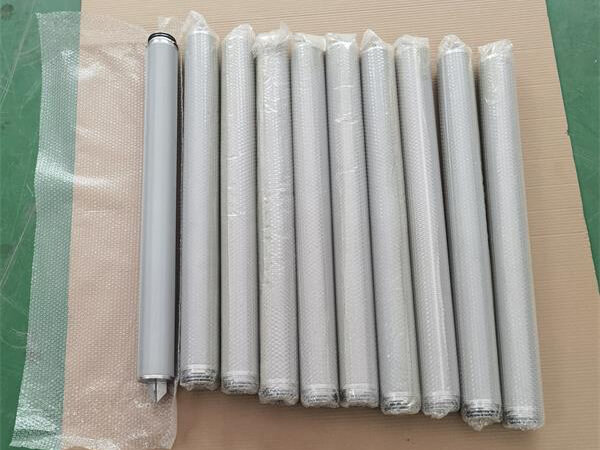

Wkłady filtracyjne

Dostosowane geometrie

Metody cięcia obejmują:

Cięcie laserowe

Cięcie strumieniem wody

Drut EDM

Tłoczenie mechaniczne

W każdej technice należy unikać tworzenia się zadziorów i uszkodzeń cieplnych.

2.6 Krok 6 - Spawanie i montaż

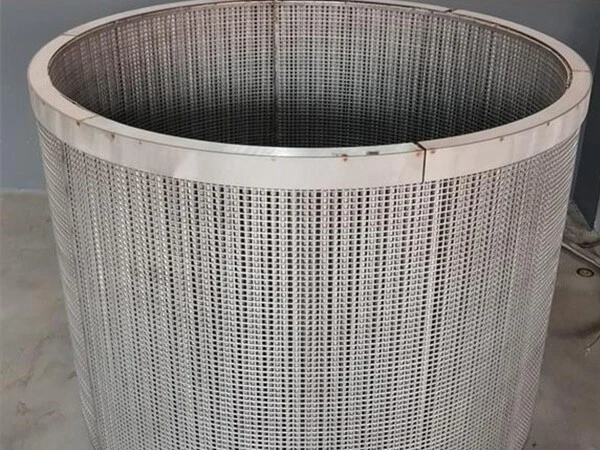

Spiekane elementy siatkowe często wymagają spawania, aby uformować:

Rury filtracyjne

Wkłady

Obudowy wielowarstwowe-

Zespoły-zakończeń

Typowe techniki spawania:

Spawanie metodą TIG(najczęściej)

Spawanie laserowe(wysoka precyzja)

Spawanie plazmowe(dla grubych przekrojów)

Spoiny muszą zapewniać:

Uszczelnienie-gazoszczelne lub-gazoszczelne

Brak zanieczyszczeń

Brak zniekształceń struktury porów

2.7 Krok 7 - Czyszczenie, odtłuszczanie i obróbka powierzchni

Czyszczenie jest niezbędne, aby usunąć:

Olej

Pozostałość po spiekaniu

Tlenki

Kurz i drobne cząstki metalu

Typowe metody czyszczenia:

Trawienie kwasem

Mycie alkaliczne

Czyszczenie elektrolityczne

Czyszczenie ultradźwiękowe

Pasywacja (dla zwiększonej odporności na korozję)

3. Standardy kontroli jakości i inspekcji

Kontrola jakości gwarantuje, że każda partia spełnia wymagania techniczne.

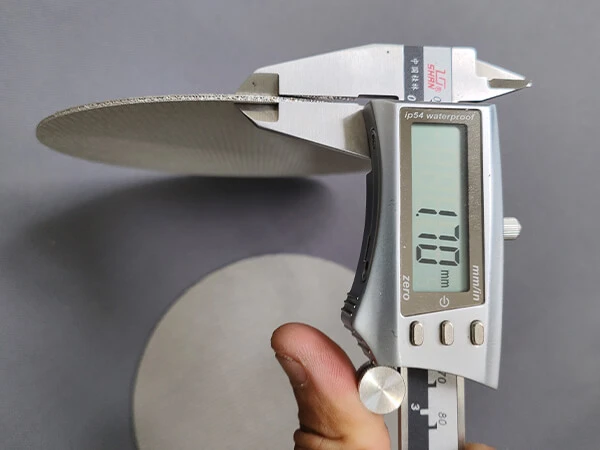

3.1 Dokładność wymiarowa i pomiar grubości

Kluczowe parametry:

Całkowita grubość blachy

Jednorodność grubości

Płaskość

Tolerancje dla komponentów niestandardowych

Stosowane precyzyjne instrumenty:

Mikrometry

Optyczne czujniki grubości

Platformy do badania płaskości powierzchni

3.2 Badanie wielkości porów i dokładności filtracji

Dokładność filtracji sprawdzana jest za pomocą:

Testowanie punktu bąbelkowego

Badanie przepuszczalności powietrza

Porozymetria rtęciowa

Testy efektywności zatrzymywania cząstek

Testy te zapewniają:

Prawidłowa ocena mikronów

Równomierny rozkład porów

Brak blokad i deformacji

3.3 Badanie wytrzymałości mechanicznej i odporności na ciśnienie

Testy obejmują:

Wytrzymałość na rozciąganie

Wytrzymałość na ściskanie

Ciśnienie rozrywające

Odporność na zginanie

Odporność na zmęczenie

Te wskaźniki zapewniają trwałość w-środowiskach wysokiego ciśnienia.

3.4 Badanie odporności na korozję i stabilności chemicznej

Badania korozji obejmują:

Próba mgły solnej

Test zanurzeniowy w kwasie/zasadzie

Test odporności na chlorki

Test utleniania-w wysokiej temperaturze

Potwierdzają one przydatność dla przemysłu chemicznego i morskiego.

3.5 Kontrola jakości spawania

Metody kontroli:

Kontrola penetracyjna barwnika (DPI)

Badanie spoin-prześwietleniami rentgenowskimi lub tomografią komputerową

Kontrola wizualna

Testowanie szczelności

Spoiny muszą pozostać mocne, nie naruszając struktury porów.

4. Inżynieria-Zagadnienia dotyczące projektowania poziomów

4.1 Wybór odpowiedniej wartości mikronowej

Wybór oceny mikronowej zależy od:

Rozkład wielkości cząstek

Wymagania dotyczące natężenia przepływu

Dopuszczalny spadek ciśnienia

Brud-trzymający oczekiwania dotyczące wydajności

Przykłady:

4.2 Obliczenia ciśnienia i przepływu

Kluczowe czynniki inżynieryjne:

Przepuszczalność Darcy’ego

Współczynnik spadku ciśnienia

Liczba Reynoldsa dla przepływu przez ośrodki porowate

Inżynierowie muszą uwzględnić:

Lepkość płynu

Limity ciśnienia w systemie

Zachowanie płynu-indukowane temperaturą

4.3 Wybór na podstawie metody czyszczenia

Projekt musi uwzględniać, czy filtr będzie czyszczony poprzez:

Płukanie wsteczne

Przepływ odwrotny

Czyszczenie ultradźwiękowe

Czyszczenie chemiczne

Sterylizacja parowa

W przypadku systemów z częstymi cyklami czyszczenia zalecana jest wzmocniona konstrukcja.

4.4 Wybór materiału w oparciu o środowisko

Przykłady:

Chemikalia kwaśne → 316L / 904L / Hastelloy

Chlorki → Duplex 2507

Wysokie temperatury → 310S / Inconel

Silne utleniacze → Monel / Hastelloy

4.5 Wybór kształtu konstrukcyjnego

Różne kształty służą różnym celom:

5. Typowe wady, rodzaje awarii i środki zapobiegawcze

Nawet wysokiej-jakości siatka spiekana może zawieść, jeśli jest nieprawidłowo zaprojektowana lub wyprodukowana.

5.1 Typowe wady

5.2 Tryby awarii w praktyce

Typowe awarie:

Zatykanie przez niekompatybilne płyny

Korozja spowodowana niewłaściwym doborem metalu

Załamanie ciśnienia z powodu nieodpowiedniej warstwy nośnej

Wyciek spoiny

Pękanie zmęczeniowe na skutek wibracji

5.3 Środki zapobiegawcze

Wybierz odpowiedni stop

Przestrzegaj zalecanych limitów przepływu

Stosuj stopniowe zmiany ciśnienia

Regularnie czyść

Unikaj ekstremalnych cykli temperaturowych

6. Przykłady zastosowań pokazujące rolę jakości produkcji

6.1 Reaktory petrochemiczne

Filtracja katalityczna w wysokiej-temperaturze (400–700 stopni) wymaga:

Precyzyjny rozmiar porów

Odporność na ciśnienie

Stabilność chemiczna

Długa żywotność

Wielowarstwowa-siatka spiekana spełnia te wymagania dzięki wiązaniu dyfuzyjnemu i dużej odporności termicznej.

6.2 Filtracja stopionego polimeru

Wyzwania:

Lepkie płyny-o dużej lepkości

Wysokie temperatury pracy

Ekstremalne gradienty ciśnienia

Siatka spiekana zapewnia:

Stabilna ocena mikronów

Gładka powierzchnia zapewnia skuteczne czyszczenie

Długoterminowa-integralność strukturalna

Doskonałe właściwości płukania wstecznego

6.3 Lotnicze układy hydrauliczne

Wymagania układów oleju hydraulicznego:

Zerowa tolerancja na awarie

Dokładna mikro-filtracja

Odporność na wibracje i wstrząsy

Jakość produkcji siatki spiekanej zapewnia stałą wydajność w ekstremalnych warunkach.

Wniosek

Wydajność wielowarstwowej siatki filtrującej ze spiekanej stali nierdzewnej jest nierozerwalnie związana z jej wyspecjalizowanymi procesami produkcyjnymi,-zasadami projektowania opartymi na inżynierii i rygorystycznymi środkami kontroli jakości. Każdy etap-od wyboru stopu po układanie warstw, spiekanie próżniowe, kalibrację walcowania, spawanie i kontrolę końcową-musi być wykonany z precyzją.

Ze względu na te zalety techniczne wielowarstwowa-siatka spiekana stała się kamieniem węgielnym w branżach, które wymagają:

Wysoka wytrzymałość

Dokładna i stabilna filtracja

Długa żywotność

Odporność chemiczna i termiczna

Niezawodność mechaniczna

Możliwość czyszczenia i ponownego użycia

Łącznie proces produkcyjny i zasady inżynieryjne sprawiają, że spiekana siatka pozostaje jednym z najbardziej zaawansowanych, niezawodnych i{0}}wydajnych mediów filtracyjnych dostępnych obecnie na rynku.
