Tkana siatka druciana to wszechstronny i zaawansowany technologicznie materiał, szeroko stosowany w zastosowaniach przemysłowych, komercyjnych i mieszkaniowych. Pomimo pozornej prostoty-arkusz splecionych drutów-tkana siatka druciana oferuje wyjątkowe właściwości użytkowe, dzięki którym jest lepsza od alternatywnych materiałów, takich jak perforowany metal, siatka cięto-ciągniona czy plastikowe ekrany. Zakres jego zastosowań sięga od filtracji, przesiewania i separacji, po łapacze iskier, osłony ochronne i fasady architektoniczne.
W tym artykule omówionowłaściwości materiałów, wzory splotów i zasady produkcjiza tkaną siatką drucianą, oferując-głębokie zrozumienie inżynierom, architektom i projektantom przemysłowym poszukującym niezawodnego działania w swoich zastosowaniach.
1. Wprowadzenie doTkana siatka druciana

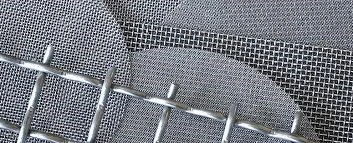

Tkana siatka druciana, zwana także tkaniną drucianą lub tkaniną drucianą, składa się z metalowych drutów splecionych według z góry określonego wzoru, tworząc arkusz metalowej tkaniny. W przeciwieństwie do płyt perforowanych, które opierają się na dziurkowanych otworach, osiąga to tkana siatka drucianaprecyzja, jednolitość i spójność na otwartej przestrzenipoprzez proces tkania.
Kluczowe zalety tkanej siatki drucianej obejmują:
Wysoka wytrzymałość na rozciąganie
Stabilność wymiarowa
Odporność na ciepło i korozję
Precyzyjne otwory do filtracji lub zatrzymywania iskier
Elastyczność formowania w różne kształty
Wybór stopu, średnicy drutu, wzoru splotu i procesu wykańczania decyduje o wydajności siatki w-rzeczywistych zastosowaniach
2. Właściwości materiału tkaninySiatka druciana
2.1 Wybór stopu
Wybór materiału ma fundamentalne znaczenie dla wydajności siatki. Typowe materiały obejmują:
|
Tworzywo |
Kluczowe właściwości |
Typowe zastosowania |
|
Doskonała odporność na korozję, umiarkowana odporność na ciepło, ciągliwość |
Filtracja ogólna, łapacze iskier, zastosowanie na zewnątrz |
|
|
Stal nierdzewna 316 |
Doskonała odporność na korozję, wysoka odporność na chlorki |
Środowiska morskie, przetwórstwo chemiczne |
|
Stal węglowa |
Wysoka wytrzymałość, niższa odporność na korozję,-opłacalność |
Zastosowania wewnętrzne, środowiska nie-korozyjne |
|
Mosiądz/miedź |
Przewodzący,-odporny na korozję i estetyczny |
Dekoracyjna, elektryczna filtracja-o niskim obciążeniu |
|
Aluminium |
Lekki,-odporny na korozję, miękki |
Architektoniczna, lekka ochrona |
Kluczowe kwestie przy wyborze stopu:
Odporność na korozję:Szczególnie krytyczne w środowiskach zewnętrznych lub-narażonych na działanie środków chemicznych.
Odporność na ciepło:Wymagany do łapaczy iskier, układów wydechowych i pieców przemysłowych.
Wytrzymałość mechaniczna:Określa trwałość pod wpływem wibracji, wiatru lub obciążenia.
Formowalność:Siatka musi wytrzymać zginanie, tłoczenie lub głębokie tłoczenie bez uszkodzeń.
2.2 Średnica drutu i wytrzymałość na rozciąganie
Średnica drutu wpływa bezpośrednio na:
Siła siatki
Procent powierzchni otwartej
Trwałość pod wpływem naprężeń mechanicznych
|
Średnica drutu |
Około. Wytrzymałość na rozciąganie (stal nierdzewna 304) |
Notatki |
|
0,25 mm |
400 MPa |
Nadaje się do dokładnej filtracji |
|
0,5 mm |
500 MPa |
Umiarkowane obciążenie mechaniczne |
|
1,0 mm |
600 MPa |
Wysokie obciążenie lub łapacz iskier |
|
1,5 mm |
700 MPa |
Ciężkie-zastosowania przemysłowe |
Grubsze druty zwiększają trwałość, ale zmniejszają otwartą przestrzeń. Cienkie druty maksymalizują przepływ powietrza i kontrolę przejścia cząstek, ale mogą być słabsze mechanicznie.
2.3 Właściwości termiczne
Tkana siatka druciana często działaśrodowiskach o wysokiej-temperaturze:
Stal nierdzewna 304: do ~870 stopni
Stal nierdzewna 316: do ~925 stopni
Działanie w wysokiej-temperaturze zapobiega deformacjom i wypaczeniom w zastosowaniach takich jak łapacze iskier kominowych, układy wydechowe lub filtracja przemysłowa.
2.4 Odporność na korozję
Korozja jest czynnikiem krytycznym w środowiskach zewnętrznych lub chemicznych. Stopy stali nierdzewnej oferują:
Pasywna warstwa tlenku chromu
Odporność na utlenianie i plamienie
Trwałość w warunkach kwaśnych lub zasadowych
Konserwacja i trwałość siatki są bezpośrednio powiązane z odpornością na korozję wybranego materiału.
3. Wzory splotów i ich skutki funkcjonalne
Wzór splotu określa:
Otwarty obszar
Wytrzymałość
Elastyczność
Możliwość filtrowania lub ograniczania
Typowe typy splotów obejmują:
|
Typ splotu |
Opis |
Zalety |
|
Zwykły splot |
Każdy drut osnowy przechodzi naprzemiennie przez jeden drut wątku |
Maksymalna otwarta powierzchnia, równomierna filtracja, najprostszy wzór |
|
Splot skośny |
Każda osnowa przechodzi przez dwa lub więcej drutów wątku |
Wyższa wytrzymałość, lepsza odporność na zużycie |
|
Splot holenderski |
Druty osnowy grubsze niż druty wątku |
Dokładna filtracja, wysokie natężenie przepływu, minimalne zatykanie |
|
Odwrócony holenderski |
Druty wątku grubsze niż druty osnowy |
Bardzo wysoka-filtracja, precyzyjne zatrzymywanie cząstek |
3.1 Otwarta powierzchnia i liczba oczek
Liczba oczek:Liczba otworów na cal liniowy (lub cm)
Rozmiar porów:Rzeczywista przestrzeń między przewodami
Otwarta powierzchnia (%):Określa przepływ powietrza, przejście gazu i przejście cząstek
|
Liczba oczek |
Średnica drutu (mm) |
Rozmiar otworu (mm) |
Otwarta powierzchnia (%) |
|
10×10 |
0.5 |
2.0 |
45 |
|
20×20 |
0.5 |
1.0 |
40 |
|
30×30 |
0.25 |
0.5 |
50 |
|
40×40 |
0.25 |
0.35 |
48 |
Kluczowe dania na wynos:Większa liczba oczek=mniejsze otwory, ale potencjalne zmniejszenie przepływu powietrza.
3.2 Wydajność mechaniczna
Przeplatane druty rozkładają obciążenia, tworząc:
Odporność na rozdarcie
Stabilność wymiarowa
Odporność na zmęczenie przy powtarzających się wibracjach lub obciążeniu wiatrem
Na przykład kominowe łapacze iskier w wietrznych lokalizacjach muszą być odporne na odkształcenia, jednocześnie zatrzymując iskry.
4. Zasady produkcji
4.1 Ciągnienie drutu
Druty są ciągnione na dokładne średnice
Kontrolowana gładkość powierzchni dla spójnego przeplotu
4.2 Proces tkania
Posługuje się krosnami precyzyjnymi
Druty osnowy i wątku przeplecione według wybranego wzoru splotu
Zapewnia równomierność otworów i dokładność wymiarową
4.3 Przetwarzanie końcowe-
Wyżarzanie: łagodzi naprężenia wewnętrzne, poprawia plastyczność
Czyszczenie: Usuwa zgorzelinę walcowniczą i zanieczyszczenia
Pasywacja: Zwiększa odporność na korozję
Cięcie kształtowe: Uformowane w czapki, kosze lub panele
4.4 Kontrola jakości
Kontrole wymiarowe liczby oczek i otwarcia
Wytrzymałość na rozciąganie i badania mechaniczne
Walidacja odporności na korozję i ciepło
5. Zastosowania przypadków demonstrujące wpływ materiału i splotu
5.1 Łapacze iskier kominowych
Wymagania:
Pozwól, aby dym się wydostał
Zatrzymaj iskry
Odporność na ekspozycję na zewnątrz
Łatwa instalacja
Konstrukcja siatki:Stal nierdzewna, splot płócienny, liczba oczek 10×10, średnica drutu 0,5 mm, powierzchnia otwarta 45%.
Wydajność: Prevents roof fires, maintains draft efficiency, long lifespan (>10 lat).
5.2 Filtracja przemysłowa
Wymagania:
Wychwytuj cząstki o określonej wielkości
Wysokie natężenie przepływu
Odporność na ciepło i chemikalia
Konstrukcja siatki:Splot holenderski, oczko 30×30, druty 0,25 mm. Dokładna filtracja, minimalne zatykanie.
5.3 Zastosowania architektoniczne
Panele dekoracyjne lub osłony przeciwsłoneczne
Splot skośny zapewniający większą wytrzymałość i wyjątkową teksturę
Stal nierdzewna zapewnia trwałość na zewnątrz
Otwarta przestrzeń umożliwia przepływ powietrza, zapewniając jednocześnie ochronę i estetyczny wygląd
DOWIEDZ SIĘ WIĘCEJ:Specyfikacja, wybór, konserwacja i zalety cyklu życia tkanej siatki drucianej
6. Podsumowanie
Tkana siatka druciana oferujezaprojektowane rozwiązaniełączenie:
Wybór stopu pod kątem wytrzymałości, odporności na korozję i temperaturę
Optymalizacja średnicy drutu pod kątem trwałości w porównaniu z przepływem powietrza
Wybór wzoru splotu i liczby oczek w celu filtracji, powstrzymywania iskier lub wydajności przepływu powietrza
Praktyki produkcyjne i wykończeniowe zapewniające spójność, trwałość i wydajność
Zrozumienie tych czynników ma kluczowe znaczenie przy określaniu tkanej siatki drucianej do zastosowań przemysłowych, komercyjnych lub mieszkaniowych.
