Normy badań mechanicznych dla siatek przemysłowych

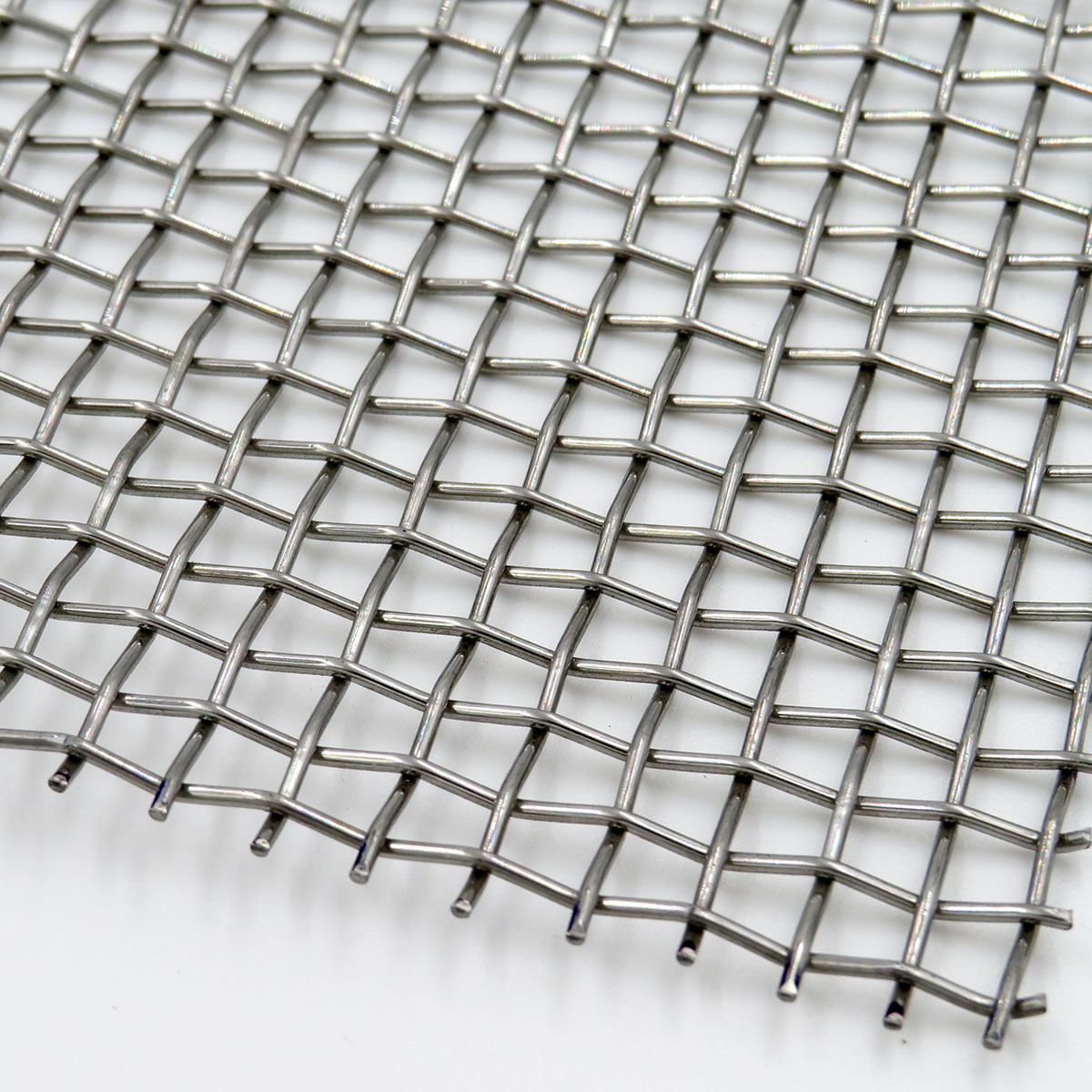

W przypadku siatki ze stali nierdzewnej stosowanej w-sektorach o kluczowym znaczeniu dla bezpieczeństwa, takich jak przemysł lotniczy, energia jądrowa lub wysokociśnieniowe-przetwarzanie chemiczne, jej „wytrzymałość” nie może być kwestią przypuszczeń. Musi to być certyfikowana, wymierna wartość ustalona w drodze rygorystycznych procedur laboratoryjnych. Normy testów mechanicznych zapewniają obiektywne ramy niezbędne do zapewnienia, że ​​panel siatkowy wytrzyma określone obciążenia, jakie napotka w terenie. Bez tych standardowych ocen inżynierowie nie byliby w stanie obliczyć współczynników bezpieczeństwa ani przewidzieć żywotności kluczowych elementów infrastruktury.

Te protokoły testowe wykraczają daleko poza proste inspekcje wizualne. Obejmują one metody niszczące i nieniszczące, których celem jest wypychanie materiału do jego absolutnych granic, mierząc takie parametry, jak ciśnienie rozrywające, odporność na ścinanie i trwałość zmęczeniową. Stosując się do międzynarodowych standardów, takich jak ASTM, ISO i DIN, producenci mogą zagwarantować, że każdy metr kwadratowy siatki spełnia dokładne tolerancje mechaniczne wymagane dla jego zastosowania. W tym przewodniku omówiono podstawowe metodologie testowania, które definiują jakość siatek przemysłowych, dostarczając dane techniczne potrzebne do sprawdzenia, czy produkt siatkowy nadaje się do zamierzonego celu.

Badanie wytrzymałości na rozciąganie i wydłużenia (ASTM E8)

Najbardziej podstawowym testem dla każdej siatki metalowej jest próba rozciągania, która następuje poASTM E8standard. W tej procedurze próbkę siatki mocuje się w uniwersalnej maszynie testującej i ciągnie z kontrolowaną szybkością, aż do rozerwania. Test ten dostarcza trzech kluczowych danych: granicy plastyczności (w miejscu, w którym siatka zaczyna się trwale odkształcać), ostatecznej wytrzymałości na rozciąganie (maksymalne obciążenie, jakie może wytrzymać) oraz procentu wydłużenia. Wydłużenie jest szczególnie ważne w przypadku siatek, ponieważ wskazuje na plastyczność materiału. Siatka o dużym wydłużeniu może pochłaniać energię poprzez rozciąganie przed pęknięciem, dzięki czemu idealnie nadaje się na siatki zabezpieczające lub ekrany odporne na huragany. Jeżeli wydłużenie jest zbyt małe, siatka może stać się zbyt krucha, co prowadzi do katastrofalnego zniszczenia pod wpływem nagłego uderzenia.

Test hydraulicznego ciśnienia rozrywającego (ISO 2941)

W świecie filtracji cieczy i gazów,ISO2941Test rozrywający jest ostateczną miarą wydajności. Okrągły odcinek siatki zaciska się nad komorą ciśnieniową i pompuje się do niego płyn hydrauliczny, aż siatka „pęknie” lub druty rozdzielą się. Ten test jest niezbędny, ponieważ podczas uruchamiania-pompy lub zatkania systemu filtry często poddawane są „udarowi ciśnienia”. Wytrzymałość na rozerwanie zależy w dużym stopniu od stylu splotu; na przykład zwykły splot holenderski będzie zazwyczaj zapewniał wyższą wytrzymałość na pękanie niż zwykły splot kwadratowy o tej samej średnicy drutu ze względu na jego gęstszą, bardziej przeplataną strukturę. Producenci wykorzystują te dane do podawania wartości znamionowych „maksymalnego ciśnienia roboczego”, gwarantując, że elementy filtrujące nie zapadną się i nie ominą zanieczyszczeń przedostających się do wrażliwych maszyn.

Badanie punktu pęcherzykowego pod kątem integralności porów

Chociaż nie jest to test wyłącznie „siły” w tradycyjnym sensie, toTest punktu bąbelkowego(ASTM E128) jest niezbędna do sprawdzenia integralności strukturalnej splotu. Siatkę zanurza się w specjalistycznym płynie, a od spodu stopniowo przykłada się ciśnienie powietrza. Ciśnienie, przy którym pojawia się pierwszy pęcherzyk, określa „maksymalny rozmiar porów”. Jeśli pęcherzyki pojawiają się przy ciśnieniu niższym niż oczekiwane, oznacza to defekt splotu,-taki jak przesunięty drut lub zerwane wiązanie-, co w rzeczywistości oznacza osłabienie mechaniczne. W branżach takich jak farmaceutyka czy lotnicze systemy paliwowe integralność porów jest równie ważna jak wytrzymałość na rozciąganie, ponieważ pojedynczy zbyt duży otwór może prowadzić do niepowodzenia całego procesu filtracji.

Ocena zmęczenia i obciążenia cyklicznego

Wiele zastosowań przemysłowych obejmuje „obciążanie cykliczne”, podczas którego siatka poddawana jest powtarzającym się impulsom ciśnienia lub wibracjom mechanicznym. Z biegiem czasu cykle te mogą prowadzić do uszkodzeń zmęczeniowych, nawet jeśli naprężenie pozostaje znacznie poniżej ostatecznej wytrzymałości na rozciąganie. Testy zmęczeniowe obejmują poddawanie siatki tysiącom, a nawet milionom cykli w kontrolowanym środowisku. Jest to szczególnie istotne w przypadku przenośników taśmowych w przetwórstwie spożywczym lub sit wibracyjnych w górnictwie. Identyfikując „limit zmęczenia” (poziom naprężenia, poniżej którego materiał może wytrzymać nieskończone cykle), inżynierowie mogą projektować systemy z przewidywalnymi okresami konserwacji, zapobiegając nieoczekiwanym przestojom spowodowanym nagłym „zrywaniem zmęczeniowym” przewodów.

Kluczowe punkty odniesienia w testach mechanicznych dla siatek przemysłowych

Testy udarnościowe i balistyczne

W przypadku ekranów bezpieczeństwa i strażników w przestrzeni kosmicznej testowanie udarności nie podlega-negocjacjom. Często wiąże się to z „testem uderzenia dużego pocisku” (ASTM E1996) lub specjalistycznymi normami balistycznymi. Pocisk,-taki jak stalowa kula lub ołowiany ciężarek-jest wystrzeliwany w stronę siatki z dużą prędkością, aby symulować pozostałości huraganu lub awarię silnika. Badanie sprawdza, czy siatka jest w stanie zatrzymać pocisk bez rozerwania lub oderwania się od ramy. Zdolność „pochłaniania energii” siatki ze stali nierdzewnej sprawia, że ​​jest ona lepsza od sztywnych materiałów; struktura siatkowa ugina się pod wpływem uderzenia, przekształcając energię kinetyczną w niewielką ilość ciepła i odkształcenia plastycznego, skutecznie osłaniając obszar za nią.

Testowanie odporności na ścinanie i-przecięcie

W branży zabezpieczeń „test ścinania nożem” (AS 5041) to standard potwierdzający-wytrzymałość ekranów okiennych i drzwiowych. Ciężkie mechaniczne ramię przeciąga ostre ostrze po siatce pod stałym obciążeniem przez kilka przejść. Aby przejść, siatka nie może pozostawiać szczeliny wystarczająco dużej, aby mogła przejść przez nią dłoń lub narzędzie. Test ten bezpośrednio ocenia „moduł ścinania” drutów ze stali nierdzewnej. Ponieważ stal nierdzewna-twardnieje, cięcie staje się trudniejsze w miarę naciskania ostrza. Testy te zapewniają, że siatka zabezpieczająca wytrzyma zdecydowane próby włamania przy użyciu zwykłych narzędzi ręcznych, zapewniając zweryfikowany poziom ochrony nieruchomości mieszkalnych i komercyjnych.

Przyspieszona korozja i utrzymanie wytrzymałości

Korozja jest „cichym zabójcą” wytrzymałości siatki. TheTest mgły solnej ASTM B117służy do oceny, jak długo siatka może wytrzymać wysoce korozyjną mgłę solną, zanim jej integralność strukturalna zostanie naruszona. Podczas gdy siatka klasy 304 może wykazywać rdzę powierzchniową w ciągu 250 godzin, klasa 316 może często przekraczać 1000 godzin bez znaczących wżerów. Testowanie to ma kluczowe znaczenie, ponieważ-wżery wywołane korozją tworzą „wzgórza naprężeń”-małych nacięć, które mogą spowodować pęknięcie drutu przy znacznie mniejszym naprężeniu niż pierwotne. Poprzez badanie wytrzymałości próbek na rozciąganiePoznajdowały się w komorze mgły solnej, producenci mogą określić ilościowo „utrzymanie wytrzymałości” stopu, co jest istotnym wskaźnikiem w inżynierii morskiej i offshore.

Testy naprężeń termicznych i pełzania

Kiedy siatka jest używana w środowiskach-o wysokiej temperaturze, takich jak piece-do obróbki cieplnej lub samochodowe układy wydechowe, ulega ona „pełzaniu”,-powolnemu, trwałemu odkształceniu pod stałym obciążeniem w wysokich temperaturach. Badanie pełzania polega na umieszczeniu siatki pod napięciem w komorze-o kontrolowanej temperaturze na setki godzin. Normy takie jak ASTM E139 definiują sposób pomiaru tego odkształcenia. Jeśli siatka ma dużą szybkość pełzania, ostatecznie zwisa i staje się cieńsza, co prowadzi do awarii. W przypadku tych zastosowań testy zapewniają, że stopy specjalne, takie jak klasa 314 lub Inconel, utrzymają swoją „wytrzymałość na gorąco” i nie stracą napięcia, które jest niezbędne dla płynnego działania-systemów przenośników generujących wysoką temperaturę.

Porównawcze działanie udarowe i ścinające

Znaczenie raportów z testów młyna (MTR)

Raport z testu młyna jest „aktem urodzenia” partii siatki ze stali nierdzewnej. Zapewnia szczegółowy zapis chemicznej analizy cieplnej i testów fizycznych przeprowadzonych na surowym drucie przed tkaniem. MTR zazwyczaj obejmuje wytrzymałość na rozciąganie, granicę plastyczności i wydłużenie drutu, a także dokładną zawartość procentową chromu, niklu i molibdenu. Dla odbiorców przemysłowych MTR jest podstawowym dokumentem używanym do sprawdzenia, czy materiał spełnia specyfikacje projektu. Producenci-wysokiej jakości śledzą „liczbę cieplną” stali od pieca aż do gotowego zwoju siatki, zapewniając 100% identyfikowalność-co jest wymogiem w zastosowaniach nuklearnych i medycznych.

Metody badań nieniszczących (NDT).

Oprócz badań niszczących,-metody nieniszczące umożliwiają kontrolę gotowych elementów siatki bez ich uszkodzenia.-Fluorescencja promieni rentgenowskich (XRF)jest powszechnym narzędziem NDT używanym do natychmiastowej weryfikacji gatunku stopu siatki, zapewniając, że gatunek 304 nie został przypadkowo zastąpiony gatunkiem 316.Badania ultradźwiękowemożna stosować na ciężkich siatkach spawanych w celu sprawdzenia głębokości i jakości spoin na przecięciach. Do drobnej siatki filtracyjnej,Liczenie cząstek laserowychsłuży do sprawdzenia, czy otwory są jednolite i spełniają wymagania dotyczące mikronów. Te metody NDT zapewniają dodatkową warstwę zapewnienia jakości, wychwytując wady produkcyjne, które można przeoczyć podczas standardowej kontroli wizualnej.

Zrozumienie tolerancji i odchyleń

Żaden proces produkcyjny nie jest doskonały, dlatego standardy testowania definiują również „dopuszczalne tolerancje”. Na przykład norma ASTM E2016 określa, że ​​średnica drutu tkanej siatki może różnić się o niewielki procent, a liczba oczek może wykazywać niewielkie odchylenie w przekroju 12- cali. Jednakże w zastosowaniach wymagających dużej precyzji tolerancje te są zaostrzone. Testowanie obejmuje użycie precyzyjnych suwmiarki i cyfrowych liczników oczek, aby upewnić się, że produkt mieści się w tych granicach. Siatka wykraczająca poza tolerancję to nie tylko problem wymiarowy; ma on charakter konstrukcyjny, ponieważ nierówne odstępy mogą prowadzić do miejscowej koncentracji naprężeń, które powodują przedwczesne uszkodzenie pod obciążeniem.

Certyfikacja dla rynków globalnych

Zgodność ze światowymi standardami pozwala na bezproblemową integrację produktów siatkowych z międzynarodowymi projektami. Niezależnie od tego, czy jest to oznakowanie CE dla Europy, czy certyfikat UL dla sprzętu zabezpieczającego w Stanach Zjednoczonych, te znaki atestu wskazują, że siatka przeszła wymagane testy mechaniczne. Dla firm zajmujących się handlem światowym przestrzeganie tych standardów jest niezbędne do zapewnienia zgodności z prawem i zarządzania ryzykiem. Zapewniając, że każda rolka siatki jest testowana i certyfikowana zgodnie z uznaną normą, producenci dają swoim klientom pewność, że materiał będzie działał bezpiecznie i skutecznie, niezależnie od złożoności i zagrożenia środowiska, w którym jest umieszczony.
