1. Wprowadzenie

Wielowarstwowa siatka filtracyjna ze spiekanej stali nierdzewnej jest powszechnie uznawana za jeden z najbardziej zaawansowanych materiałów filtracyjnych we współczesnej inżynierii. Choć jego zastosowania obejmują różne branże,-od petrochemii po farmaceutykę,-zasady naukowe leżące u podstaw jego działania często pozostają-niedoceniane. W tym podrzędnym-artykule omówionoinżynieria i metalurgiadzięki temu wielowarstwowa siatka spiekana- jest wyjątkowo mocna, stabilna termicznie, odporna chemicznie i mikroskopowo precyzyjna.

U podstaw wydajności siatki wielowarstwowej- leży połączenie:tkane warstwy stali nierdzewnejIwiązanie dyfuzyjne poprzez spiekanie-w wysokiej temperaturze, który przekształca stos cienkich metalowych tkanin w jednolitą, sztywną, porowatą strukturę. Zrozumienie, dlaczego to działa, wymaga zbadania metalurgii, termodynamiki, zachowań mechanicznych i dynamiki płynów.

W tym artykule przedstawiono głęboką techniczną analizę tych zasad.

2. EwolucjaFiltracja spiekanego metalu

W przeszłości filtracja opierała się na materiałach organicznych: bawełnie, wełnie, papierze i porowatej ceramice. Chociaż materiały te były skuteczne w zastosowaniach-w niskich temperaturach, brakowało im wytrzymałości, odporności chemicznej i trwałości potrzebnych w-branżach wysokowydajnych.

Filtracja spiekanych metali pojawiła się z trzech powodów:

Procesy przemysłowe wymagały wyższych temperaturniż polimery lub papier są w stanie wytrzymać.

Środowiska chemiczne stały się bardziej agresywne, wymagające mediów-odpornych na korozję.

Zaostrzone wymagania dotyczące precyzji, zwłaszcza w przemyśle farmaceutycznym i produkcji półprzewodników.

Podsumowanie osi czasu

Wielowarstwowa-siatka spiekana stanowi syntezę metalurgii i inżynierii tkanin - punkt zwrotny w nauce o filtracji.

3. Warstwy i ich role funkcjonalne

Cechą charakterystyczną siatki wielowarstwowej-jest jej strukturawiele tkanych warstw, każdy zaprojektowany do określonego celu inżynieryjnego. Układ tych warstw decyduje o wytrzymałości końcowego filtra, przepuszczalności, jednorodności porów i dokładności filtracji.

Typowa struktura 5-warstwowa obejmuje:

1.Warstwa ochronna (zewnętrzna)

2.Warstwa buforowa

3.Warstwa kontroli precyzyjnej (warstwa filtracyjna)

4.Warstwa wsparcia

5.Warstwa wzmacniająca (dół)

3.1 Funkcjonalna rola każdej warstwy

1. Warstwa ochronna

Gruba siatka; zapobiega uszkodzeniom warstw wewnętrznych

Wytrzymuje ścieranie mechaniczne

Zapewnia długą żywotność w warunkach przepływu erozyjnego

2. Warstwa buforowa

Rozkłada obciążenie mechaniczne

Zapobiega skupieniu naprężeń na warstwie precyzyjnej

Zmniejsza ryzyko deformacji porów

3. Warstwa precyzyjna (filtracyjna).

Określa klasyfikację mikronów (wspólnie 0,2–120 µm)

Najważniejsze przy określaniu dokładności filtracji

Musi zachować stabilność wymiarową podczas spiekania

4. Warstwa wsparcia

Gruba, gruba siatka odporna na ściskanie

Zapobiega zapadaniu się pod wpływem dużej różnicy ciśnień

5. Warstwa wzmacniająca

Zachowuje płaskość i sztywność konstrukcji

Służy jako podstawa dla filtrów spawanych lub ramowych

3.2 Tabela: Typowy układ oczek

4. Metalurgia spoiwa spiekanego

Spiekanie to podstawowy proces, który przekształca pięć lub więcej warstw tkanej siatkijedna monolityczna konstrukcja. Nauka stojąca za spiekaniem opiera się nadyfuzja atomowa.

4.1 Co się dzieje podczas spiekania?

Podczas spiekania warstwy stali nierdzewnej umieszczane są w piecu (najczęściej próżniowym lub gazie obojętnym) i podgrzewane65–80% temperatury topnienia stopu.

DlaStal nierdzewna 316L:

Temperatura topnienia ≈ 1370–1400 stopni

Temperatura spiekania ≈ 1050–1250 stopni

W tej temperaturze:

• Atomy migrują przez punkty styku drutu (wiązanie dyfuzyjne)

Tworzy to wiązania metalurgiczne bez topienia metalu.

• Granice ziaren częściowo się łączą

To znacznie zwiększa wytrzymałość mechaniczną.

• Porowatość staje się stabilna i jednolita

Niezbędne do przewidywalnych wartości mikrometrycznych.

4.2 Mechanizmy dyfuzyjne

Spiekanie opiera się na trzech głównych mechanizmach dyfuzyjnych:

1.Dyfuzja powierzchniowa– atomy poruszają się po powierzchni drutu

2.Dyfuzja sieciowa– atomy migrują przez metalową sieć krystaliczną

3.Dyfuzja granicy ziaren– atomy poruszają się wzdłuż granic ziaren

Mechanizmy te wytwarzają wiązania-w stanie stałym, które są w stanie wytrzymać:

Wysoka temperatura

Wysokie ciśnienie

Wibracja

Cykl termiczny

Narażenie chemiczne

4.3 Dlaczego łączenie dyfuzyjne jest lepsze od spawania

Spiekanie to jedyny proces łączenia, który zachowujezarówno wytrzymałość mechaniczną ORAZ jednorodność porów.

5. Zachowanie naprężeniowe i konstrukcja mechaniczna

Wydajność mechaniczna to jedna z najważniejszych zalet spiekanej siatki wielowarstwowej-.

5.1 Wytrzymałość na rozciąganie i ściskanie

Wielowarstwowa-struktura radykalnie wzmacnia materiał:

Wytrzymałość na rozciąganie wzrasta 2–3 razy w porównaniu z pojedynczą siatką

Nośność na ściskanie wzrasta 4–5×

Wytrzymałość na ścinanie staje się prawie równa wytrzymałości na ścinanie litej blachy

Dzięki temu spiekana siatka jest odporna na:

Wysoka różnica ciśnień

Nagłe skoki ciśnienia

Powtarzająca się jazda na rowerze (odporność na zmęczenie)

5.2 Odporność na odkształcenia

W przeciwieństwie do siatki jednowarstwowej- wielowarstwowa siatka spiekana jest odporna na:

Przesunięcie drutu

Poślizg

Wgłębienie

Załamuje się pod naciskiem

Ta stabilność ma kluczowe znaczenie dla precyzji filtracji.

5.3 Perspektywa modelowania elementów skończonych (MES).

Inżynierowie wykorzystują MES do modelowania:

Rozkład obciążenia

Rozszerzalność cieplna

Spadek ciśnienia

Cykle zmęczenia

Modele pokazują, że wielowarstwowa-siatka spiekana rozkłada naprężenia bardziej równomiernie niż jakikolwiek inny metalowy materiał filtracyjny.

6. Dynamika płynów w siatce wielowarstwowej-

Wydajność filtracji jest głęboko powiązana z dynamiką płynów. Inżynierowie analizują:

Natężenie przepływu

Spadek ciśnienia

Tworzenie warstwy granicznej

Przepływ laminarny a turbulentny

6.1 Prawo Darcy'ego i przepuszczalność

Wielowarstwowa-siatka spiekana zachowuje się jak:porowaty środek, zatem przepływ modeluje się za pomocą prawa Darcy’ego:

Q=– kA (ΔP / μL)

Gdzie:

Q=natężenie przepływu

k=przepuszczalność

lepkość płynu μ =

L=grubość nośnika

Warstwowa konstrukcja zwiększa przepuszczalność przy jednoczesnym zachowaniu precyzji porów.

6.2 Zachowanie przy spadku ciśnienia

Spadek ciśnienia zależy od:

Układ warstw

Ocena mikrona

Porowatość

Lepkość płynu

Zalety:

Niższy spadek ciśnienia niż w przypadku filtrów proszkowych metalowych

Bardziej stabilna niż siatka tkana

Przewidywalny i konsekwentny

6.3 Zatykanie

Ponieważ konstrukcja jest sztywna:

Pory nie zapadają się

Ścieżki przepływu pozostają stabilne

Siatka wspomaga skuteczne płukanie wsteczne

To znacznie wydłuża żywotność.

7. Zachowanie termiczne i chemiczne stopów stali nierdzewnej

7.1 Wydajność cieplna

Stal nierdzewna 316L i 304L zazwyczaj oferuje:

7.2 Odporność chemiczna

316L jest szczególnie odporny na:

Chlorki

Kwasy

Alkalia

Para

Utlenianie

Dzięki temu wielowarstwowa-siatka spiekana może działać w środowiskach, w których zawodzą polimery, ceramika i proszki metali.

8. Mikrostruktura: geometria i rozkład porów

Mikrostruktura określa wydajność filtracji.

Kluczowe cechy:

Jednolity rozkład wielkości porów

Dokładność retencji w granicach ±10%

Stabilny pod obciążeniem termicznym i mechanicznym

Proste-ścieżki zapewniające wysoką przepuszczalność

W porównaniu z proszkami metali-siatka wielowarstwowa mabardziej przewidywalna geometria porówzapewniając doskonałą konsystencję filtracyjną.

9. Tabela porównawcza:-siatka wielowarstwowa a inne media

10. Tolerancje produkcyjne i kontrola jakości

Techniki kontroli jakości obejmują:

1.Testowanie punktu pęcherzykowego(weryfikacja wielkości porów)

2.Testowanie szczelności helu

3.Przekrój metalograficzny-

4.Próba rozciągania/ściskania

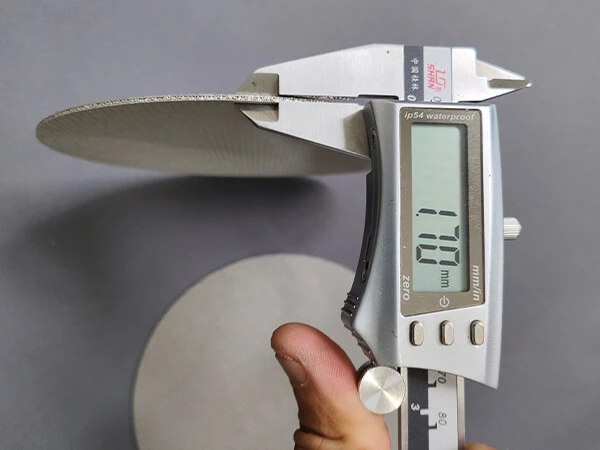

5.Pomiary płaskości i grubości

6.Kalibracja natężenia przepływu

Precyzyjna kontrola jakości jest niezbędna, aby zagwarantować jednolitość spiekanej struktury.

11. Rodzaje awarii i inżynieria niezawodności

Nawet zaawansowane materiały mają tryby awarii.

Typowe tryby awarii:

Przy odpowiedniej konstrukcji wielowarstwowa-siatka spiekana charakteryzuje się wyjątkowo długą żywotnością.

12. Przyszły rozwój nauk o materiałach

Pojawiające się kierunki:

1.Spiekanie-nanowarstwy

2.Addytywne-struktury siatkowe

3.Hybrydowe kompozyty spiekane-ceramicznie i metalowo

4.Inteligentne filtry spiekane z wbudowanymi czujnikami

5.Powierzchnia-funkcjonalizowana siatka spiekana

Materiały filtracyjne szybko ewoluują w kierunku inteligencji, precyzji i zrównoważonego rozwoju.

CZYTAJ WIĘCEJ:Co to jest wielowarstwowa-siatka filtracyjna ze spiekanej stali nierdzewnej?

13. Wniosek

Zrozumienie zasad inżynieryjnych stojących za wielowarstwową siatką ze spiekanej stali nierdzewnej- ujawnia, dlaczego działa ona tak niezawodnie w wymagających środowiskach przemysłowych. Jego wyjątkowa wytrzymałość, stabilność porów, odporność termiczna i łatwość czyszczenia wywodzą się bezpośrednio z nauki o projektowaniu wielowarstwowym-i wiązaniu dyfuzyjnym.

Ten pod-artykuł stworzył podstawy:

Metalurgia

Zachowanie stresowe

Dynamika płynów

Nauki cieplne i chemiczne

Mikrostruktura

Inżynieria niezawodności

Następne podrzędne-artykuły będą szerzej omawiać zastosowania, projektowanie systemów, ekonomię i porównawczą wydajność materiałów.
