Co to jest wielowarstwowa-siatka filtracyjna ze spiekanej stali nierdzewnej?

Spis treści

1. Wprowadzenie

2.Definicja i zasada

3.Materiały i konstrukcja

4. Proces produkcyjny

5.Kluczowe właściwości i charakterystyka działania

6. Porównanie z innymi mediami filtracyjnymi

7.Zastosowania w różnych branżach

8. Rozważania projektowe dotyczące siatki wielowarstwowej-

9.Zalety i-kompromisy

10.Tryby awarii i konserwacja

11.Wytyczne dotyczące selekcji

12. Studia przypadków i przykłady

13.Przyszłe trendy i innowacje

14.Zakończenie

1. Wprowadzenie

W nowoczesnej filtracji przemysłowej szybko wzrosło zapotrzebowanie na wysoce niezawodne, trwałe i precyzyjne media filtracyjne. Jednym z zaawansowanych rozwiązań jestwielowarstwowa-siatka filtracyjna ze spiekanej stali nierdzewnej- materiał łączący w sobie wytrzymałość mechaniczną metalu z drobną kontrolą porów charakterystyczną dla specjalnej siatki. Według Hengko wielowarstwowa-siatka ze spiekanej stali nierdzewnej przezwycięża wiele wad konwencjonalnej siatki metalowej, takich jak niska sztywność, niestabilny kształt i ograniczona wytrzymałość.

W tym artykule szczegółowo omawiamy, czym jest wielowarstwowa-siatka ze spiekanej stali nierdzewnej, jak jest wykonana, dlaczego jest korzystna i gdzie jest stosowana, - dając całościowe zrozumienie tego zaawansowanego materiału filtracyjnego.

2. Definicja i zasada

Wielowarstwowa-siatka filtracyjna ze spiekanej stali nierdzewnejdefiniuje się jako medium filtracyjne składające się z kilku warstw tkanej siatki drucianej ze stali nierdzewnej, które są laminowane, a następnie spiekane w próżni lub atmosferze obojętnej. W wyniku spiekania warstwy siatki są łączone-dyfuzyjnie, tworząc monolityczną, sztywną, porowatą strukturę o ściśle kontrolowanych porach, doskonałej wytrzymałości mechanicznej i wysokiej stabilności.

Laminowanie wielowarstwowe pozwala łączyć różne warstwy siatki (np. gruboziarnistą, podporową, precyzyjną) w celu uzyskania gradientu filtracji: duże cząstki są wychwytywane przez warstwy zewnętrzne, natomiast wewnętrzne, wcześniejsze warstwy wychwytują drobniejsze cząstki. Etap spiekania powoduje stapianie siatki, dzięki czemu działa ona jako jedna integralna część, dzięki czemu jest znacznie solidniejsza niż luźno ułożone warstwy siatki.

3. Materiały i konstrukcja

3.1 Stal nierdzewnaWybór stopu

Typowe stopy nierdzewne stosowane w produkcji to:

304 / 304L– standardowa stal nierdzewna,-ekonomiczna

316 / 316L– lepsza odporność na korozję, szczególnie na chlorki; Hengko używa stali 316L, która jest odporna na utlenianie-w wysokiej temperaturze i pozwala na regenerację środowiska.

Można również zastosować inne zaawansowane stopy (w zależności od zastosowania), chociaż Hengko wspomina przede wszystkim o 316L ze względu na spiekaną siatkę.

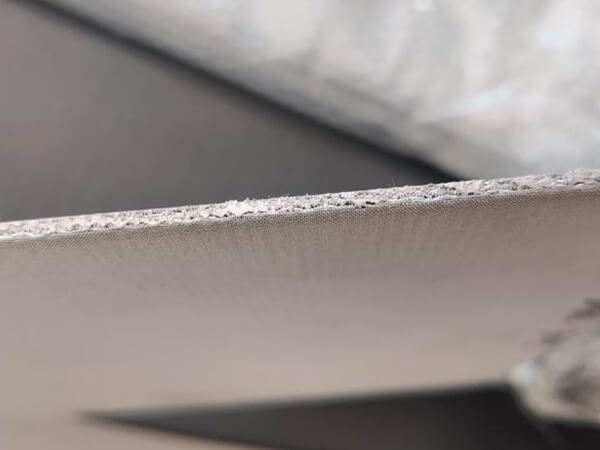

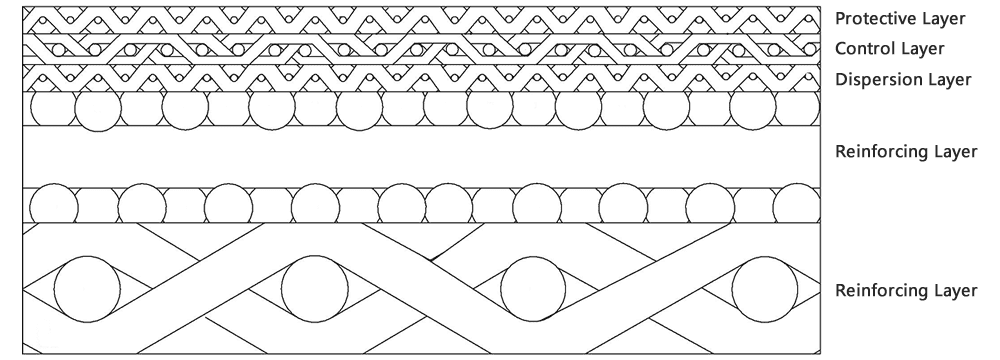

3.2 Konfiguracja warstw

Typowa wielowarstwowa-siatka spiekana może zawierać:

A warstwa ochronna (zewnętrzna).- grubsza siatka, chroni delikatniejsze warstwy

Jeden lub więcejwarstwy nośne- zapewniają wytrzymałość konstrukcyjną

A warstwa precyzyjna (rdzeń).- drobna siatka do filtracji

Ta ułożona konstrukcja pomaga zachować równowagęnatężenie przepływu, wytrzymałość, Idokładność filtracji.

3.3 Formy geometryczne

Wielowarstwową-siatkę ze spiekanej stali nierdzewnej można formować w:

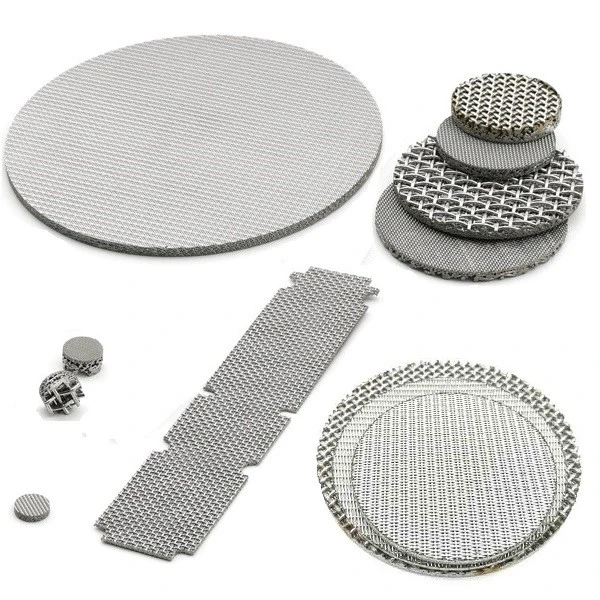

Płaskie dyski

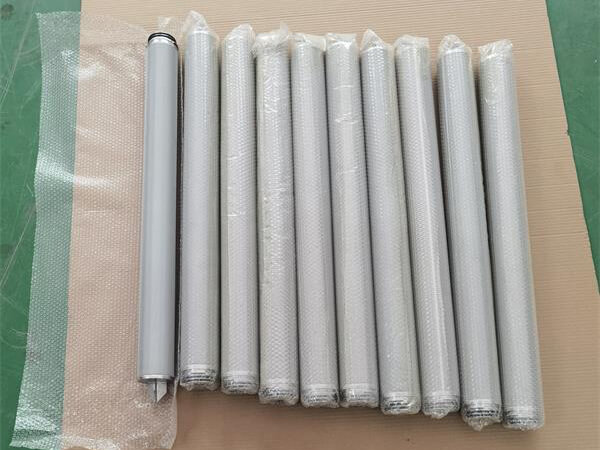

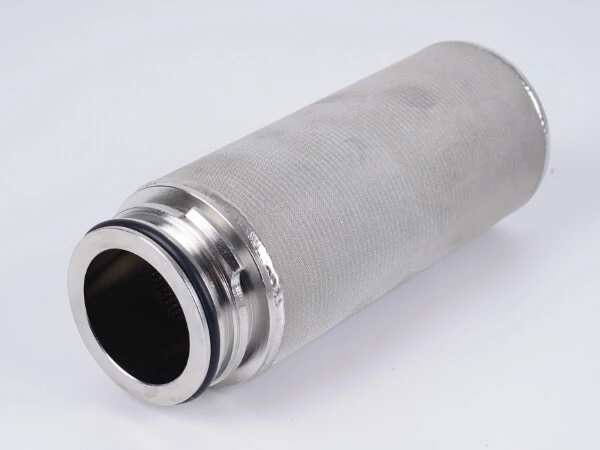

Okrągłe lub cylindryczne tuby/świece

Niestandardowe kształty (płyty, pierścienie, złożona geometria)

Przykładowe produkty:

1 mikronowy 4-warstwowy dysk ze spiekanej siatki ze stali nierdzewnej - precyzyjny 4-warstwowy dysk filtrujący.

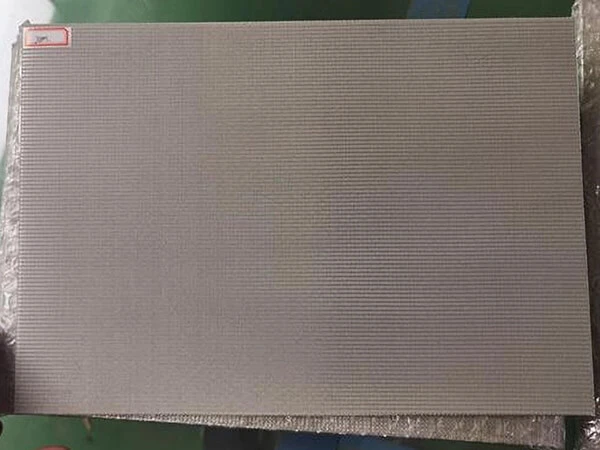

5-warstwowa płyta ze spiekanej siatki ze stali nierdzewnej o grubości 10 mikronów - większa powierzchnia, więcej warstw, odpowiednia do-precyzyjnej filtracji.

4. Proces produkcyjny

Produkcja wielowarstwowej-siatki ze spiekanej stali nierdzewnej obejmuje kilka kluczowych etapów:

4.1 Układanie/laminowanie siatki

Wybierz tkane siatki druciane ze stali nierdzewnej o wymaganej liczbie oczek (gęstości nici) dla każdej warstwy (zewnętrznej, nośnej, precyzyjnej).

Ułóż warstwy siatki w zaprojektowanej kolejności. Kluczowe znaczenie ma prawidłowe ułożenie warstw.

Ściśnij stos pod naciskiem mechanicznym (laminowanie), aby zapewnić dobry kontakt warstw.

4.2 Spiekanie

Stos laminowanej siatki jest umieszczany wpiec próżniowy(lub kontrolowana atmosfera), aby uniknąć utleniania podczas ogrzewania.

Temperaturę podnosi się do punktu, w którym nastąpi wiązanie dyfuzyjne -, zazwyczaj poniżej temperatury topnienia metalu, ale wystarczająco wysoko, aby umożliwić dyfuzję atomów przez granice drutów.

W tych warunkach sąsiadujące ze sobą druty z różnych warstw łączą się w punktach styku, tworząc jednolitą strukturę.

4.3 Chłodzenie i stabilizacja

Po spiekaniu siatkę należy chłodzić w kontrolowany sposób, aby uniknąć odkształcenia lub naprężeń wewnętrznych. Po ochłodzeniu warstwy siatki pozostają trwale połączone, tworząc sztywny, monolityczny materiał filtracyjny.

4.4 Przetwarzanie końcowe-(opcjonalne)

W zależności od zastosowania:

Może być spiekana siatkawycinane lub stemplowanew precyzyjne kształty (tarcze, pierścienie, niestandardowa geometria).

Można przeprowadzić obróbkę powierzchni (gratowanie, polerowanie).

Czyszczenie (ultradźwiękowe, rozpuszczalnikowe, płukanie wsteczne) w celu usunięcia pozostałości lub produktów ubocznych spiekania-.

5. Kluczowe właściwości i charakterystyka działania

Wielowarstwowa-siatka ze spiekanej stali nierdzewnej oferuje kombinację właściwości mechanicznych, termicznych, chemicznych i filtracyjnych, które czynią ją wyjątkową:

5.1 Wytrzymałość mechaniczna i sztywność

Siatka wykazuje wiązanie dyfuzyjnebardzo wysoka wytrzymałość mechanicznaIsztywność ściskająca.

Wielowarstwowa-struktura jest odporna na odkształcenia i w przeciwieństwie do luźnej siatki warstwy nie ślizgają się.

5.2 Precyzyjna i jednolita struktura porów

Podpory ze spiekanej siatkirównomierny rozkład porówpo jego powierzchni.

Dokładność filtracji może wynosić od1 µm do 300 µmwedług Hengko.

Ze względu na warstwową konstrukcję można zaprojektować pory o różnych rozmiarach do filtracji gradientowej.

5.3 Wydajność cieplna

Wielowarstwowa-spiekana siatka ze stali nierdzewnej firmy Hengko może pracować w szerokim zakresie temperatur:–200 stopni do 500 stopni.

Doskonała odporność na ciepło w porównaniu z wieloma materiałami filtracyjnymi-polimerowymi.

5.4 Odporność chemiczna i korozyjna

Zastosowanie stali nierdzewnej (zwłaszcza 316L) zapewnia dużą odporność na korozję.

Stabilny w wielu środowiskach korozyjnych, w zależności od stopu i warunków użytkowania.

5.5 Możliwość czyszczenia i trwałość

Siatka może być wykonana ze względu na sztywną, metalową konstrukcjępłukane wstecznie, czyścić ultradźwiękowolub czyszczone chemicznie.

Długa żywotność dzięki wytrzymałości mechanicznej i odporności na zatykanie.

5.6 Charakterystyka spadku ciśnienia i przepływu

Wielowarstwowa-konstrukcja umożliwia zachowanie równowaginiska impedancja(dla przepływu) zdokładność filtracji.

W porównaniu do filtrów spiekanych proszkowo lub ceramicznych, wielowarstwowa siatka często wykazuje właściwościniższy spadek ciśnieniadla podobnej wydajności filtracji.

6. Porównanie z innymi mediami filtracyjnymi

Oto porównanie wielowarstwowej-siatki ze spiekanej stali nierdzewnej z innymi popularnymi materiałami filtracyjnymi:

7. Zastosowania w różnych branżach

Wielowarstwowa siatka filtracyjna ze spiekanej stali nierdzewnej jest stosowana w wielu gałęziach przemysłu ze względu na jej wytrzymałość i wszechstronność. Poniżej znajduje się kilka typowych zastosowań:

7.1 Farmacja i biotechnologia

Filtracja gazów (wentylatory sterylne, barbotowanie)

Filtracja cieczy w bioreaktorach

Oczyszczanie płynów procesowych, gdzie wymagana jest precyzyjna-kontrola poziomu

Do stosowania w sprzęcie farmaceutycznym „2-w 1” lub „3 w 1” – jak wspomniał Hengko.

7.2 Jedzenie i napoje

Filtracja cząstek w przetwórstwie płynnej żywności

Wyjaśnienie napojów

Filtracja pary

Wysoka-odporność na temperaturę sprawia, że ​​nadaje się do systemów sterylizacji

7.3 Petrochemia i chemia

Odzysk katalizatora (filtracja zawiesiny)

Filtracja cząstek w gazach procesowych

Wysoko-temperaturowe i wysokociśnieniowe pętle filtracyjne

7.4 Energia i moc

Filtracja w-systemach parowych o wysokiej temperaturze

Filtracja gazów w elektrowniach

Usuwanie zanieczyszczeń w układach paliwowych

7.5 Środowisko i uzdatnianie wody

Filtracja osadów w stacjach uzdatniania wody

Filtracja cząstek stałych w ściekach przemysłowych

Filtry z możliwością płukania wstecznego-zapewniające długowieczność

7.6 Elektronika i półprzewodniki

Filtracja ultraczystej wody lub roztworów chemicznych

Precyzyjna filtracja do produkcji mikroelektroniki

7.7 Lotnictwo i motoryzacja

Filtracja w układach hydraulicznych

Filtracja paliwa

Instalacje gazowe-wysokotemperaturowe

8. Rozważania projektowe dotyczące siatki wielowarstwowej-

Projektując filtr wykorzystujący wielowarstwową-siatkę spiekaną, należy wziąć pod uwagę kilka kluczowych czynników:

8.1 Rozmiar porów i liczba oczek

Wybierz liczbę oczek dla każdej warstwy tak, aby warstwy zewnętrzne chroniły bez nadmiernego ograniczania przepływu, a warstwy wewnętrzne zapewniały wymaganą precyzję.

Hengko oferuje personalizację od0,2 µm do 120 µmw zależności od projektu.

8.2 Liczba warstw

Więcej warstw → lepsza wytrzymałość i bardziej stopniowa filtracja, ale także większy spadek ciśnienia i koszty.

Typowe struktury warstwowe: 3-warstwowe, 5-warstwowe i więcej.

8.3 Grubość i porowatość

Grubsza siatka (więcej warstw) zwiększa wytrzymałość mechaniczną, ale może zmniejszać przepuszczalność.

Porowatość musi być zoptymalizowana: zbyt ciasna prowadzi do zatykania, zbyt luźna zmniejsza skuteczność filtracji.

8.4 Wybór materiału

Często preferowany jest 316L ze względu na odporność na korozję i stabilność termiczną.

W przypadku bardzo agresywnych środowisk chemicznych mogą być wymagane specjalistyczne stopy.

8.5 Geometria i kształt

Dyski, rurki, niestandardowe kształty – wszystkie możliwe projekty - muszą uwzględniać ograniczenia przepływu, czyszczenia i instalacji.

Należy rozważyć integrację z obudową, spawanie, uszczelnienie lub montaż.

8.6 Strategia czyszczenia i konserwacji

Zaplanujpłukanie wsteczne, czyszczenie ultradźwiękowe, Lubczyszczenie chemicznepodczas projektowania konserwacji.

Unikaj martwych stref na ścieżkach przepływu, które uniemożliwiają skuteczne czyszczenie.

8.7 Obciążenia termiczne i ciśnieniowe

Projekt musi uwzględniać maksymalną temperaturę i ciśnienie robocze.

Marginesy bezpieczeństwa dotyczące rozszerzalności cieplnej i obciążeń mechanicznych są niezbędne.

9. Korzyści i kompromisy

9.1 Główne zalety

1.Wysoka wytrzymałość mechaniczna– Ze względu na spiekaną-strukturę związaną dyfuzyjnie.

2.Szeroki zakres temperatur– Możliwość pracy w temperaturach od bardzo niskich do bardzo wysokich.

3.Doskonała trwałość– Odporny na zmęczenie, ścieranie i wielokrotne czyszczenie.

4.Precyzyjna filtracja– Kontrola gradientu poprzez konstrukcję warstwową.

5.Długa żywotność– Metalowa konstrukcja jest odporna na zużycie lepiej niż polimer lub papier.

6.Możliwość czyszczenia– Nadaje się do płukania wstecznego i czyszczenia agresywnego.

7.Elastyczność projektowania– Niestandardowe kształty i rozmiary porów.

9.2 Kompromisy-i ograniczenia

Koszt: Wyższa niż zwykła siatka druciana lub media polimerowe.

Złożoność produkcji: Wymaga precyzyjnej laminacji i spiekania.

Waga: Cięższy niż filtry polimerowe.

Spadek ciśnienia: W zależności od warstw, może być wyższa niż w przypadku bardzo grubych mediów filtracyjnych.

Granice korozji: Chociaż stal nierdzewna jest odporna, może korodować w ekstremalnie agresywnym środowisku chemicznym, jeśli nie zostanie odpowiednio dobrana.

10. Rodzaje awarii i konserwacja

Nawet w przypadku wielowarstwowej-siatki spiekanej pewne rodzaje awarii mogą wystąpić bez odpowiedniego projektu i konserwacji.

10.1 Zatykanie/zanieczyszczanie

W warstwie precyzyjnej gromadzą się drobne cząstki.

Zapobieganie: płukanie wsteczne, okresowe czyszczenie chemiczne lub ultradźwiękowe.

10.2 Odkształcenie mechaniczne

Nadciśnienie może odkształcić siatkę.

Zapobieganie: zaprojektuj ciśnienie maksymalne, zachowaj margines bezpieczeństwa.

10.3 Korozja

W agresywnym środowisku chemicznym stal nierdzewna może korodować, jeśli nie zostanie odpowiednio dodana do stopu lub nie zostanie pasywowana.

Zapobieganie: stosować odpowiedni stop (np. 316L), stosować pasywację, monitorować.

10.4 Degradacja wiązania spieku

Słabe spiekanie (niepełne wiązanie) może prowadzić do rozwarstwienia warstwy lub utraty integralności.

Zapobieganie: kontrola jakości w produkcji, prawidłowy cykl spiekania.

10.5 Zmęczenie cieplne

Powtarzające się cykle termiczne mogą naprężać spiekane wiązania.

Zapobieganie: projekt uwzględniający rozszerzalność cieplną, kontrola wahań temperatury roboczej.

11. Wytyczne dotyczące selekcji

Aby wybrać odpowiedni wielowarstwowy-filtr siatkowy ze spiekanej stali nierdzewnej do swojego zastosowania, postępuj według zorganizowanego podejścia:

1.Zdefiniuj wymagania dotyczące filtracji

Wielkość cząstek, stężenie, charakter (ciało stałe, zawiesina, gaz)

2.Oceń warunki pracy

Temperatura, ciśnienie, narażenie chemiczne

3.Wybierz Materiał

Stop (np. 316L), liczba warstw, liczba oczek warstw

4.Geometria projektu

Kształt (krążek, rurka), rozmiar, grubość

5.Zaplanuj strategię czyszczenia

Częstotliwość, metoda (płukanie wsteczne, ultradźwiękowe, chemiczne)

6.Oceń koszty cyklu życia

Koszt początkowy a konserwacja vs przestoje

7.Określ wymagania dotyczące jakości/produkcji

Jakość spiekania, kontrola porowatości, badania

12. Studia przypadków i przykłady

Przykład 1:Precyzyjna filtracja w bioreaktorze farmaceutycznym

Firma biofarmaceutyczna potrzebowała filtra do usuwania mikro-zanieczyszczeń z linii przepłukiwania gazem w swoim bioreaktorze. Wybrali Awielowarstwowy-krążek spiekanyz:

Warstwa zewnętrzna: gruba siatka zapewniająca wytrzymałość

Warstwa rdzeniowa: drobna siatka (1–5 µm) zapewniająca precyzję

Stop: 316L

Wynik:Niezawodna filtracja, niski spadek ciśnienia, doskonała możliwość czyszczenia za pomocą ultradźwięków i płukania wstecznego. Filtr przetrwał setki cykli bez degradacji.

Przykład 2:Filtracja pary w wysokiej-temperaturze

Przemysłowa instalacja parowa wymagała filtra, który mógłby pracować w temp400 stopni w sposób ciągły. Używali Awielowarstwowa-rurka ze spiekanej siatkiwykonany ze stali nierdzewnej 316L.

Wynik:Spiekana rura zachowała swoją strukturę, była odporna na cykle termiczne i niezawodnie usuwała cząstki stałe. Przestoje znacznie się skróciły.

Przykład 3:Odzysk katalizatora w procesie petrochemicznym

W reaktorze petrochemicznym należało odzyskać drobne cząstki katalizatora, minimalizując jednocześnie utratę ciśnienia. Inżynierowie wybrali a5-warstwowa płyta ze spiekanej siatkioferując filtrację gradientową:

Pierwsza warstwa chroni przed dużymi cząsteczkami

Warstwy wewnętrzne filtrują coraz drobniejsze cząstki stałe

Wynik:Wysoka wydajność odzysku, długa żywotność i niższe koszty konserwacji niż w przypadku filtrów ceramicznych.

13. Przyszłe trendy i innowacje

13.1 Produkcja przyrostowa i konstrukcje 3D

Drukowanie 3D elementów metalowych mogłoby zintegrować spiekaną siatkę ze złożonymi geometriami, umożliwiając:

Zoptymalizowane ścieżki przepływu

Zmniejszony rozmiar i waga

Wbudowane obszary filtrów

13.2 Materiały hybrydowe

Łączenie spiekanej siatki nierdzewnej z innymi materiałami, takimi jak:

Powłoki ceramiczne

Funkcjonalne powierzchnie katalityczne

Struktury kompozytowe do ukierunkowanej filtracji

13.3 Siatka nanostrukturalna

Postępy w produkcji drutu mogą umożliwić wykorzystanie bardzo-cienkiego drutu (nanodrutów).siatka spiekana o sub-mikroniedo niezwykle precyzyjnego filtrowania.

13.4 Inteligentne filtry

Osadzanie czujników (ciśnienia, temperatury, obciążenia cząsteczkami) w strukturach ze spiekanej siatki może przekształcić filtry winteligentne,-systemy samomonitorujące.

13.5 Zrównoważona produkcja

Recykling siatki spiekanej

Energooszczędne-procesy spiekania

Ekologiczna-przyjazna- obróbka przed i po-obróbce

ZOBACZ WIĘCEJ:

14. Wniosek

Wielowarstwowa-siatka filtracyjna ze spiekanej stali nierdzewnejstanowi wydajne i elastyczne rozwiązanie filtracyjne, które wypełnia lukę pomiędzy sztywną wytrzymałością mechaniczną a kontrolą drobnych cząstek. Dzięki laminowanej i spiekanej strukturze zapewnia:

Wysoka wytrzymałość konstrukcyjna

Precyzyjny i stabilny rozkład porów

Doskonała trwałość termiczna i chemiczna

Długa żywotność i duża łatwość czyszczenia

Ponieważ zaawansowane procesy przemysłowe wymagają większej niezawodności i wydajności, wielowarstwowa siatka spiekana-w dalszym ciągu rozszerza swoje zastosowanie w takich sektorach, jak farmaceutyka, petrochemia, wytwarzanie energii i technologie środowiskowe.

Rozumiejąc jego strukturę, sposób produkcji, właściwości i-rzeczywiste zastosowanie, inżynierowie i-decydenci mogą projektować systemy filtracyjne, które wykorzystują cały jego potencjał, - osiągając zarówno wydajność, jak i solidność.
