Siatka tkana a siatka zgrzewana: wybór odpowiedniej konstrukcji

Integralność strukturalna i wydajność funkcjonalna ekranu siatkowego są zasadniczo określone przez metodę jego budowy. Chociaż stop materiału (taki jak stal nierdzewna 304 lub 316) zapewnia odporność chemiczną, sposób łączenia poszczególnych drutów-poprzez tkanie lub spawanie-określa mechaniczne zachowanie gotowego produktu. Tkana siatka, technika wywodząca się ze starożytnej produkcji tekstyliów, polega na skomplikowanym przeplataniu drutów w celu utworzenia elastycznej, ale stabilnej siatki. Natomiast siatka zgrzewana jest produktem nowoczesnej automatyki przemysłowej, wykorzystującej opór elektryczny do spajania każdego skrzyżowania przewodów w jedną, monolityczną siatkę.

Wybór pomiędzy tymi dwiema konstrukcjami nie jest jedynie kwestią kosztów; jest to krytyczna decyzja inżynieryjna, która wpływa na precyzję filtracji,-nośność i trwałość. Tkana siatka zapewnia niezrównaną dokładność separacji drobnych cząstek, podczas gdy siatka zgrzewana zapewnia sztywną stabilność wymaganą w przypadku-wytrzymałych barier ochronnych i wzmocnień konstrukcyjnych. Ten przewodnik zawiera kompleksowe porównanie techniczne siatek tkanych i zgrzewanych, analizując niuanse produkcyjne, właściwości fizyczne i zalety każdego z nich-w konkretnym zastosowaniu. Rozumiejąc te dwa odrębne „języki strukturalne”, inżynierowie i specjaliści ds. zaopatrzenia mogą określić konstrukcję, która najlepiej odpowiada wymaganiom mechanicznym ich projektu.

Proces przeplatania: wypaczanie i zamykanie

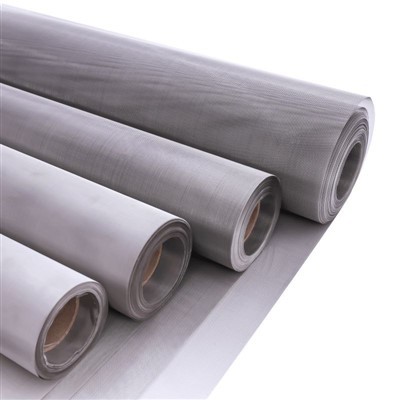

Tkana siatka druciana jest produkowana na-szybkich krosnach przemysłowych, które działają zgodnie z logiką podobną do tkania tkanin. Druty „osnowy” biegną wzdłuż rolki, podczas gdy druty „osnowy” (lub wątku) są w nich przeplecione. Wytrzymałość tkanej siatki wynika z „karbowania”-niewielkiego wcięcia powstałego w miejscu krzyżowania się drutów pod sobą i pod sobą. Zacisk ten działa jak mechaniczny zamek, utrzymujący przewody na miejscu bez konieczności stosowania ciepła lub kleju. Ponieważ druty nie są stopione, zachowują swoje pierwotne właściwości metalurgiczne, dzięki czemu tkana siatka jest wyjątkowo odporna na wibracje i zmęczenie, ponieważ nie ma w niej „stref-wpływu ciepła”, które mogłyby służyć jako punkty kruchego uszkodzenia.

Odmiany splotu zwykłego, diagonalnego i holenderskiego

Jedną z największych zalet tkanej siatki jest jej wszechstronność w zakresie wzorów splotów. Najpopularniejszy jest „splot płócienny”, w którym każdy drut nitkowy przechodzi nad i pod jednym drutem osnowy. Jednakże, w celu dokładniejszej filtracji, „sploty skośne” pozwalają na zastosowanie cięższych drutów w drobnych oczkach, przepuszczając druty powyżej dwóch i poniżej dwóch. W przypadku najbardziej wymagającej filtracji-wysokociśnieniowej w firmie „Dutch Weaves” stosuje się druty o różnej średnicy w osnowie i wątku, aby utworzyć gęstą, „krętą ścieżkę” dla płynów. Ta geometryczna elastyczność umożliwia tkanej siatce osiągnięcie mikrometrów tak niskich jak 1 mikron, co stanowi poziom precyzji, który jest fizycznie niemożliwy do osiągnięcia w przypadku konstrukcji spawanej.

Precyzja i tolerancje wymiarowe

Siatka tkana to złoty standard w zastosowaniach wymagających dużej precyzji. Ponieważ krosno można regulować z niezwykłą dokładnością, rozmiary otworów (otworów) w tkanej siatce są niezwykle spójne. Dlatego właśnie tkana siatka jest jedyną konstrukcją stosowaną w sitach do badań laboratoryjnych i wysokiej klasy-filtrach farmaceutycznych. Normy takie jak ASTM E11 narzucają ścisłe tolerancje dla tkanej siatki, aby zapewnić dokładną klasyfikację cząstek. Możliwość kontrolowania naprężenia każdego pojedynczego drutu podczas procesu tkania zapewnia, że ​​gotowa tkanina jest płaska i jednolita, co jest niezbędne w zautomatyzowanych procesach cięcia i plisowania.

Elastyczność i formowalność w projektowaniu

Ponieważ tkane druty są trzymane razem przez tarcie i naprężenie, a nie sztywne spoiny, siatka zachowuje pewien stopień elastyczności. Dzięki temu idealnie nadaje się do zastosowań, w których siatka musi być kształtowana, owinięta lub plisowana. Na przykład w cylindrycznych filtrach oleju lub stożkowych filtrach siatkowych tkaną siatkę można zaginać w wąskie promienie bez ryzyka pęknięcia przecięć. To „przebaczenie” materiału pozwala mu również pochłaniać uderzenia; zamiast zrywać spoinę, druty mogą lekko się przesuwać lub rozciągać, rozpraszając energię. Ta cecha jest bardzo ceniona w projektach architektonicznych, w których siatka musi układać się na konstrukcji lub układać się według skomplikowanych krzywizn.

Zgrzewanie oporowe (ERW)

Zgrzewana siatka druciana wytwarzana jest w procesie zgrzewania oporowego. Druty podłużne i poprzeczne podawane są do maszyny, gdzie zachodzą na siebie. W punkcie przecięcia przez przewody znajdujące się pod ciśnieniem mechanicznym przepływa prąd-o wysokim napięciu. Powoduje to stopienie metalu i stopienie się, tworząc trwałe połączenie. Ta metoda konstrukcyjna tworzy „monolityczną” strukturę, w której przewody funkcjonują jako pojedyncza jednostka. Podstawową zaletą jest to, że siatka nie rozplata się ani nie traci swojego kształtu, nawet jeśli zostanie pocięta na nieregularne kawałki, co czyni ją najbardziej stabilną konstrukcją w przypadku-paneli o dużej skali.

Wytrzymałość na przecięcie i odporność na ścinanie

„Wytrzymałość na ścinanie spoiny” jest krytyczną miarą dla siatki zgrzewanej. W produkcji wysokiej-jakości spoina jest często mocniejsza niż sam drut. To sztywne połączenie zapewnia ogromną odporność na ścinanie, dlatego też siatka zgrzewana jest preferowana do ogrodzeń ochronnych i osłon ochronnych. W przeciwieństwie do tkanej siatki, gdzie teoretycznie można wyciągnąć z siatki pojedynczy drut, złącza spawane są nieruchome. To sprawia, że ​​intruzowi niezwykle trudno jest stworzyć szczelinę w siatce za pomocą narzędzi ręcznych. Normy takie jak ASTM A1064 regulują jakość tych spoin, aby zapewnić ich wytrzymałość na obciążenia mechaniczne oczekiwane w środowiskach budowlanych i bezpieczeństwa.

Stabilność geometryczna i płaskość

Jednym z najbardziej frustrujących wyzwań związanych z tkaną siatką może być „migracja drutu”, podczas której druty przesuwają się pod naprężeniem, zmieniając rozmiar otworu. Siatka zgrzewana całkowicie eliminuje ten problem. Ponieważ każde skrzyżowanie jest zespolone, otwory są geometrycznie zablokowane. To sprawia, że ​​siatka zgrzewana jest idealnym wyborem do zastosowań, w których ekran musi pozostać idealnie płaski i kwadratowy, na przykład w panelach sufitów podwieszanych lub pomieszczeniach dla zwierząt. Sztywność spawanej siatki pozwala na jej zastosowanie w „samo-samonośnych” przęsłach, które w przypadku zastosowania siatki tkanej wymagałyby złożonej ramy napinającej, co znacznie zmniejsza koszty instalacji projektów architektonicznych.

Skalowalność i wydajność materiałowa

Siatka zgrzewana jest bardzo wydajna w przypadku-dużych otworów. Chociaż tkanie staje się trudne i kosztowne w miarę zwiększania się średnic drutu i większych otworów, spawanie pozostaje-opłacalne. To sprawia, że ​​siatka zgrzewana jest standardem w przypadku-ciężkich zastosowań, takich jak zbrojenie betonu (WWR), kosze gabionowe i-duże regały przemysłowe. Ponieważ proces jest wysoce zautomatyzowany i szybszy niż tkanie, siatka zgrzewana jest na ogół bardziej ekonomicznym wyborem w przypadku projektów, w których nie jest wymagana precyzja drobnego mikrona. Pozwala na użycie bardzo grubych drutów (do 1/2 cala lub więcej), których nie dałoby się obrobić na standardowym krośnie.

Porównanie mechaniczne: konstrukcja tkana i spawana

Dokładna filtracja i przesiewanie

Gdy głównym celem jest rozdzielenie cząstek według wielkości, jedynym realnym wyborem jest siatka tkana. Jego zdolność do tworzenia mikroskopijnych otworów (tak drobnych jak 20 mikronów lub mniej) przy jednoczesnym zachowaniu wysokiego odsetka „otwartej powierzchni” jest niezrównana. W branżach takich jak mielenie mąki, rafinacja chemiczna i-oczyszczanie ścieków dokładność tkanej apertury gwarantuje, że produkt spełnia standardy jakości. Siatki zgrzewanej po prostu nie można wyprodukować o gęstości wymaganej do tych zadań, ponieważ ciepło powstające w procesie spawania stopiłoby drobne druty i zniekształciłoby mikroskopijną siatkę.

Ochrona, ogrodzenia i strażnicy

W przypadku ochrony fizycznej sztywność siatki zgrzewanej jest znaczącą zaletą. W ogrodzeniu ochronnym stopione skrzyżowania uniemożliwiają intruzowi użycie łomu w celu „rozłożenia” przewodów. Podobnie w przypadku osłon maszyn spawana siatka stanowi solidną barierę, która może wytrzymać uderzenie uszkodzonego elementu bez deformacji ruchomych części maszyny. Możliwość przycięcia siatki zgrzewanej w celu dopasowania jej do rur lub wsporników bez strzępienia się krawędzi znacznie ułatwia dostosowywanie-na miejscu w porównaniu z siatką tkaną, która po przycięciu wymaga natychmiastowego oprawienia.

Estetyka architektoniczna i rozproszenie światła

W architekturze wybór często zależy od pożądanego „wyglądu i dotyku”. Tkana siatka ma jakość-podobną do tkaniny; odbija światło w wielu kierunkach dzięki zaciśnięciu przewodów, tworząc efekt połysku. Jest często używany do dekoracyjnych zasłon i przegród wewnętrznych. Zgrzewana siatka o czystych, prostych liniach zapewnia bardziej „industrialną” i nowoczesną estetykę. Jest często stosowany do fasad zewnętrznych, osłon przeciwsłonecznych i paneli wypełniających balustrady. Ponieważ siatka zgrzewana jest sztywniejsza, można ją zamontować przy użyciu prostszego sprzętu, podczas gdy tkana siatka architektoniczna często wymaga-wytrzymałych sprężyn i prętów napinających, aby zachować naprężenie.

Obciążenie-Łożysko i wzmocnienie konstrukcyjne

Kiedy siatka jest integrowana z innymi materiałami, takimi jak beton lub kompozyty, standardem jest siatka zgrzewana. Stopione przecięcia stanowią mechaniczną „kotwicę” w matrycy, pomagając rozkładać obciążenia i zapobiegać pęknięciom. W przemyśle budowlanym zbrojenie drutem spawanym (WWR) stosuje się w płytach i ścianach w celu zapewnienia wytrzymałości na rozciąganie. Siatka tkana nie sprawdziłaby się w tej roli, gdyż druty po prostu przesuwałyby się obok siebie pod naporem rozszerzającego się betonu. W przypadku wszelkich zastosowań związanych z „obciążeniami punktowymi” lub naprężeniami konstrukcyjnymi stopiony charakter siatki spawanej ma kluczowe znaczenie dla bezpieczeństwa i wydajności.

Korozja w-strefie wpływu ciepła (HAZ)

Krytycznym czynnikiem technicznym dotyczącym siatki spawanej jest „-strefa wpływu ciepła” (HAZ) powstająca na każdym skrzyżowaniu. Podczas spawania ekstremalne ciepło może nieznacznie zmienić strukturę ziaren stali nierdzewnej, czasami zmniejszając jej odporność na korozję w tym konkretnym miejscu. Może to prowadzić do „korozji międzykrystalicznej”, jeśli siatka jest używana w trudnych warunkach chemicznych. Tkana siatka nie stwarza tego problemu, ponieważ podczas budowy nie jest stosowane ciepło. Jednakże wysokiej-jakości siatka zgrzewana jest często „wyżarzana” lub „pasywowana” po spawaniu, aby przywrócić jej odporność na korozję, dzięki czemu nadaje się do większości zastosowań przemysłowych.

Trwałość zmęczeniowa i odporność na wibracje

Tkana siatka ma zazwyczaj lepszą „trwałość zmęczeniową” w środowiskach o wysokich-wibracjach. Ponieważ przewody mogą swobodnie poruszać się w obrębie zacisków, mogą pochłaniać wibracje bez pękania. Siatka spawana, ponieważ jest sztywna, jest bardziej podatna na „pękanie naprężeniowe” w punktach spawania, jeśli jest poddawana stałym wibracjom o-wysokiej częstotliwości. Dlatego prawie zawsze siatka tkana jest wykorzystywana na sita wibracyjne w górnictwie i przetwórstwie kruszywa. W przypadku zastosowania siatki zgrzewanej spoiny ostatecznie krystalizowałyby i pękały pod powtarzającym się naprężeniem, co prowadziłoby do całkowitej awarii ekranu.

Konserwacja i czyszczenie powierzchni

Siatkę zgrzewaną ogólnie łatwiej jest wyczyścić w-trudnych warunkach przemysłowych. Ponieważ skrzyżowania są zespolone, nie ma „szczelin”, w których mógłby ukryć się brud lub bakterie. To sprawia, że ​​jest to popularny wybór do klatek dla zwierząt i regałów przemysłowych. Tkana siatka, szczególnie drobnoziarnista, ma tysiące maleńkich „zakątków”, w których druty zachodzą na siebie. W zastosowaniach spożywczych lub farmaceutycznych wymaga to specjalistycznego czyszczenia ultradźwiękowego lub-parowania pod wysokim ciśnieniem, aby zapewnić higienę. Jednakże w przypadku filtracji „głębokość” zapewniana przez tkaną strukturę jest w rzeczywistości zaletą, ponieważ pozwala na lepsze wychwytywanie cząstek niż płaska siatka spawana.

Całkowity koszt posiadania (TCO)

Chociaż siatka zgrzewana jest często tańsza w przypadku-zastosowań na dużą skalę, „całkowity koszt posiadania” zależy od instalacji i okresu użytkowania. Siatka tkana wymaga bardziej złożonego kadrowania i napinania, co zwiększa koszty pracy. Jednak jego odporność na wibracje może oznaczać, że wytrzyma znacznie dłużej w zakładzie przetwórczym, zmniejszając koszty wymian. W przypadku prostego ogrodzenia ochronnego siatka zgrzewana jest wyraźnym zwycięzcą pod względem TCO. W przypadku-precyzyjnych filtrów chemicznych precyzja tkanej siatki to jedyny sposób na uniknięcie astronomicznych kosztów zanieczyszczenia produktu lub awarii sprzętu.

Macierz wyboru konstrukcji

Podsumowując, wybór między siatką tkaną a zgrzewaną to równowaga precyzji, sztywności i kosztów. Tkana siatka pozostaje niezastąpionym wyborem w przypadku-precyzyjnej filtracji, elementów dających się formować i ekranów-odpornych na wibracje. Jego zdolność do osiągania mikroskopijnych tolerancji czyni go sercem branży separacji. Z drugiej strony siatka spawana jest siłą napędową stabilności strukturalnej, zapewniając nieustępliwą siatkę dla paneli zabezpieczających, wzmacniających i architektonicznych.

Ostatecznie przy podejmowaniu decyzji należy kierować się „głównym stresorem” zastosowania: jeśli siatka musi złapać cząstki o określonej wielkości, należy zastosowaćTkane; jeśli musi pozostać płaski i odporny na pchanie lub przecięcie, wybierzSpawane. Dopasowując metodę konstrukcji do wymagań mechanicznych środowiska, inżynierowie mogą zapewnić, że ich ekran siatkowy zapewnia najwyższy poziom wydajności i najdłuższą możliwą żywotność.
